Фасадные кассеты Металл Профиль

Большинство фасадов зданий нуждаются в дополнительном утеплении стен, так как не соответствуют современным теплотехническим требованиям. Существующие фундаменты ограничивают вес систем дополнительного утепления и нуждаются в использовании новых технологий.

Вентилируемые фасадные системы группы компаний “Металл Профиль” с облицовкой металлическим сайдингом, профнастилом и фасадными кассетами МП 1000 (МП 1005) и МП 2000 (МП 2005), довольно успешно эксплуатируются уже более восьми лет.

Группа компаний «Металл Профиль» в 2005 году установила новое высокопроизводительное оборудование (более 1000 кв.м в смену) по производству фасадных кассет. Сделано это было в связи с увеличением спроса на высококачественные фасадные системы.

Основные достоинства вентилируемых фасадов:

Основные преимущества вентилируемых фасадных систем с облицовкой фасадными кассетами МП 1000 (МП 1005) и МП 2000 (МП 2005):

• Долговечность.
• Пожаробезопасность
• Снижает электромагнитное воздействие.
• Минимальный вес системы в сравнении с отделкой керамогранитом или фиброцементными плитами.
• Доступная цена системы среди других систем вентилируемых фасадов.
• Защита от повреждений при транспортировке и монтаже, благодаря защитной пленке нанесенной на внешнюю поверхность кассет.
• Для лучшей вентиляции, снабжен отверстием в нижней части кассет.
• Высокая точность производства кассет упрощает установку и улучшает внешний вид.
• Возможность изготовления угловых, треугольных, трапецевидных и др. видов кассет.

Общие положения

Системы вентилируемых фасадов ВФ МП 1000 и ВФ МП 2000 состоят из:

• крепежных кронштейнов усиленных ККУ,
• горизонтальных крепежных профилей Г-образных КПГ-50х44х3000,
• вертикальных крепежных профилей шляпных КПШ-90х20,
• КПШ-50х20 и Z-образного КПZ-29х20х3000,
• метизов,
• утеплителя,
• фасадных кассет МП 1000 (МП 1005) и МП 2000 (МП 2005).

Система фиксируется к стене при помощи крепежных кронштейнов усиленных ККУ-90х80, ККУ-120х80, ККУ-150х80, ККУ-180х80, ККУ-230х80 с консолью 90, 120, 150, 180, 230 мм. Производить рихтовку плоскости фасада до 30 мм, позволяет конструкция каждого кронштейна.

Шаг горизонтальных профилей и кронштейнов определяются проектом. Главные вертикальные крепежные профили, шляпные КПШ-90х20 - монтируют по вертикальным стыкам кассет, а промежуточные КПШ-50х20 - между основными, при ширине кассеты более 700 мм, В узлах стыковки используют Z-образные крепежные профили. Стандартная длина профилей три метра. Также возможно изготовление нестандартной длины, по проекту. Элементы несущего каркаса фиксируют между собой при помощи самонарезающих винтов, заклепок или болтового соединения.

Как правило, в системе используют одно- или двухслойное утепление, минеральная вата, либо стекловата. Плиты плотностью не менее 80 кг/куб.м. используются для однослойного утепления или же как наружный слой в двухслойном утеплении. Плиты плотностью не менее 30 кг/куб.м, используют как внутренний слой в двухслойном утеплении (см. Техническое свидетельство ТС-07-1156-05). Ветровлагозащитная пленка TYVEK HOUSWRAP, предназначена для защиты утеплителя от влаги и ветра.

Фасадные кассеты МП 1000 (МП 1005) и МП 2000 (МП 2005) производят из металла по персональным размерам под каждый конкретный проект. Кассеты снабжены открытым или скрытым способом крепления.

Размеры фасадных кассет:

Высота - (H),
ширина - (W)
глубина - (G),
ширина горизонтального и вертикального промежутка между кассетами-руста - (R).

Высота и ширина кассеты – это действенные размеры, выступающей вперед части фасадной кассеты. Эти размеры используют при заказе кассет (H x W).

Максимальный размер кассет – 1100х2400 мм. Он обусловливается видом, ориентацией и глубиной кассеты.

Внимание! Размер фасадной сетки превышает размеры кассеты, на величину руста.

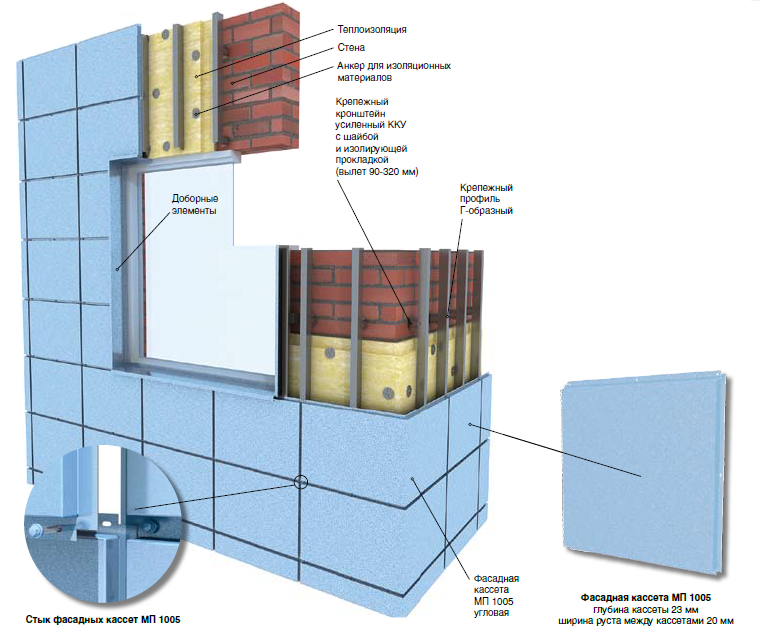

Фасадные кассеты МП 1000 (МП 1005)

Фасадные кассеты МП 1000 и МП 1005, отличаются расположением крепежных отверстий. Как правило, имеют прямоугольную форму, но могут быть также изготовлены угловыми, треугольными, трапецевидными и других сложных форм. Кассеты снабжены открытым креплением. Между кассетами есть фиксированное расстояние, равное 25 мм. Стандартная глубина кассет – 20 мм, но она может быть изменена по заказу клиента. Отогнутые фланцы кассет служат для их крепления антивандальными самонарезающими винтами «Irius». Установку кассет необходимо проводить снизу вверх и слева направо.

	Фасадная кассета МП 1000/20/25		МП 1000. Вертикальный разрез
	МП 1000. Горизонтальный разрез		МП 1000. Внутренний угол здания. Горизонтальный разрез

Возможные формы фасадных кассет

Прямоугольная  H x W	Угловая  H x (W1 + W2)	Угловая  (H1 + H2) x W	Трапециевидная  H x W	Треугольная  H x W	П-образная  H x (W1 + W2 + W3)	и другие...

Фасадные кассеты МП 2000 (МП 2005)

Фасадные кассеты МП 2000 и МП 2005, отличаются друг от друга конструкцией замка. Имеют: - прямоугольную или угловую форму, скрытое крепление, вертикальный руст между кассетами может изменятся от 5 до 30 мм. Стандартная глубина кассет МП 2000 – 30 мм, МП 2005 – 20 мм. Вертикальный шляпный профиль бывает либо цветным, либо просто закрывается цветной декоративной полосой. Установку фасадных кассет необходимо проводить снизу вверх. Низ первой фасадной кассеты защелкивается за начальную планку, а верх кассеты фиксируется самонарезающими винтами. Низ следующей кассеты защелкивается за верхнюю часть нижерасположенной кассеты и т.д. Тепловое расширение восполняется размерами соединительных отверстий и конструкцией замка между кассетами.

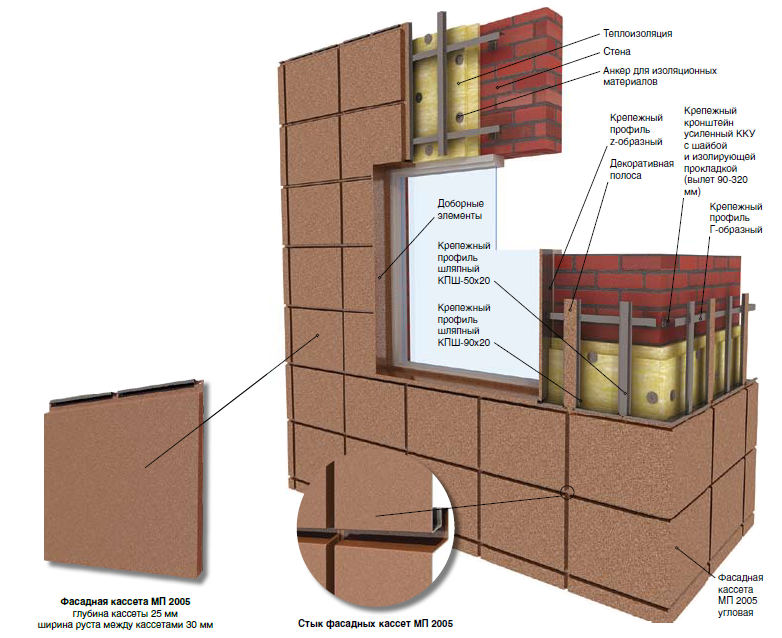

Стандартная фасадная кассета МП 2005

	Фасадная кассета МП 2005/20/25		МП2005. Горизонтальный разрез
	МП 2005. Вертикальный разрез		МП 2000. Внешний угол здания. Горизонтальный разрез

Комплектующие

Материалы, покрытия и цвета

При изготовлении кассет используют оцинкованную сталь с полимерным покрытием производства Rautaruukki Oy (Финляндия) или НЛМК (Россия).
Толщина металла — 1.0 - 1.5 мм.
Покрытие — ПВДФ или полиэстер (возможны другие варианты).

Для элементов несущего каркаса используют оцинкованную сталь производства НЛМК или Северсталь (Россия). Толщина которой равна - 1.2 мм, для кронштейнов — 2 мм. Возможна доставка элементов с полимерным покрытием. Основу доборных элементов составляет оцинкованная сталь с полимерным покрытием, производства Rautaruukki Oy или НЛМК (толщина 0.5 - 1.2 мм).

Карта цветов

Стандартные на складе:

RAL 9010=RR179 (белый), RAL 5005=RR491 (синий), RAL 1015=RR807 (бежевый), металлики - RR40 (серебро), RR42 (золото), RR44 (голубой)

На заказ (возможны и другие варианты по каталогам RAL и Racolor).
