Руководство по монтажу кровли из металлочерепицы

Что вам пригодится во время монтажа

Инструменты, без которых монтаж металлочерепицы невозможен:

  1. Рулетка
  2. Молоток
  3. Шуруповерт
  4. Длинная рейка
  5. Инструмент для резки листов
  6. Маркер для нанесения разметок

Из острых предметов вам понадобятся:

  • ножницы по металлу,
  • лобзик электрический,
  • высечные электроножницы,
  • удобная ножовка с мелкими зубьями,
  • дисковая пила с твердосплавными зубьями.
После того как вы разрезали листы, следует убрать с покрытия металлическую стружку, иначе она заржавеет и испортит его.

ЗАПРЕЩЕНО резать металлочерепицу болгаркой (абразивным кругом). В результате действия высоких температур, выжигается не только полимерное покрытие, но и цинк. Вследствие чего, активные процессы по образованию коррозии и ржавчины, неизбежны.

Укладка утеплителя

Размер нарезанных плит утеплителя, должен быть шире необходимого размера на десять, пятнадцать миллиметров, которые следует укладывать враспор между стропилами.

Не допускайте попадания влаги на утеплитель!

Укладка гидроизоляции и пароизоляции

Монтируя гидро- и пароизоляцию, необходимо придерживаться одного правила: как раскатывается, так и укладывается. Пленки монтируют по стропилам. С внешней стороны раскатывают гидроизоляционную пленку, с внутренней, пароизоляционную пленку, горизонтально, от карниза к коньку с нахлестом не меньше 150 мм.

  • Классические гидроизоляционные пленки монтируют с двумя вентиляционными зазорами тридцать, пятьдесят миллиметров:
    • между пленкой и утеплителем,
    • между пленкой и кровельным материалом.
  • Супердиффузионная мембрана монтируется непосредственно на утеплитель. Вентиляционный зазор в данном случае нужен только между мембраной и кровельным материалом.
Пароизоляционные пленки монтируют с зазором между пленкой и подшивочным материалом. Места перехлеста пленок проклеивают специальной лентой. Абсолютно все отверстия в пленках необходимо тщательно герметизироваться.

Установка крюков желоба

Монтаж крюков осуществляют с вертикальным смещением: h = 0,005 х L, где L – расстояние между первым и последним крюками. Перед тем как начать монтаж, необходимо разметить крюки с учетом вертикального смещения. Длинные крюки устанавливают непосредственно до начала монтажа кровельного материала. Монтаж коротких крюков возможен на лобовую доску после укладки кровли.


рис. 3рис. 4рис. 5

Монтаж обрешетки


рис. 6

рис. 7

На стропила под гидроизоляционную пленку смонтируйте капельник для отвода влаги с пленки.


Роль обрешетки может выполнять либо дерево, либо вентилируемый прогон.


Перед тем как начать установку деревянной обрешетки, ее следует просушить, а также обработать антипиреновыми и антисептическими средствами.

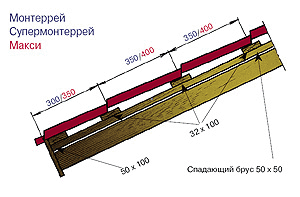

  • Очень важно, чтобы первая горизонтальная обрешетка была выше остальных на высоту волны металлочерепицы.
  • Шаг между первой и второй обрешеткой должен составлять - 280 мм. Последующие – 350 мм.
  • Сплошная обрешетка должна быть:
    • у конька,
    • в ендовах,
    • у мансардных окон,
    • вокруг дымоходов,
    • в местах установки снегозадержателей.

Монтаж карнизной планки

Карнизные планки предназначены для защиты подкровельного пространства от попадания влаги и мусора.

Вентиляционную ленту следует крепить саморезами на торцы контрреек и начальной карнизной доскb (рис. 6).

Установка нижней ендовы

Перед тем как начать монтаж нижней ендовы, под ней следует соорудить сплошную обрешетку.

Затем укладываем универсальный уплотнитель.

Нижний край ендовы монтируют поверх карнизной доски.

При горизонтальном стыке ендов нахлест должен быть не меньше 300 мм. (рис. 7).

Монтаж обвода вокруг выхода дымохода


Необходимо вывести гидроизоляцию, как минимум на 50 мм на трубу, приклеив ее к трубе клейкой лентой.

Далее осуществляется монтаж защитного обвода трубы при помощи планок обвода. В трубе делают штроб глубиной не меньше 15 мм с минимальным уклоном вверх, верхние края планки заводятся в штроб.

Затем отвод воды следует вывести в ближайшую ендову, если таковая имеется. В случае отсутствия ендов, отвод ведется до карниза.




Подъем листов

1. Из деревянных балок сделайте подъемную конструкцию;

2. Зафиксируйте листы;

3. Поднимите конструкцию с листами на крышу.

ВАЖНО! Ни в коем случае не тащите листы волоком! Это повредит профилированный лист.


Монтаж кровельного материала

ВНИМАНИЕ! Перед тем как начать укладку металлочерепицы, необходимо установить молниеотвод.

Очень важно выровнять листы строго горизонтально по линии карниза, со свесом 50 мм за карниз. Фиксируют листы в прогиб волны в местах прилегания к обрешетке, ближе к ступеньке. Монтируя листы, следует аккуратно ходить по ним в обуви на мягкой подошве, наступая только в прогиб волны, в место прилегания к обрешетке.



Общие правила крепления саморезов:

Крепление листа осуществляется в прогиб волны, в места прилегания к обрешетке.

К начальной обрешетине, крепление нижних листов выполняют над ступенькой через волну.

К остальным обрешетинам, крепление листов осуществляют как можно ближе к ступеньке снизу.

Со стороны торцевой доски, крепление листов выполняют в каждую волну.

Все листы необходимо притянуть к каждой обрешетине.

Сквозные выходы на кровлю

Сквозные выходы на кровлю монтируют при помощи проходных элементов, которые предназначены для гарантии герметичности проходов. Для таких целей специально разработали проходные элементы Vilpe, монтаж которых осуществляется в соответствии с прилагаемыми инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию следует загерметизировать, используя клейкую ленту. Стыки между элементами заполняются силиконовым герметиком. При использовании проходных элементов Vilpe гидрозатворы входят в комплект.

Слуховое окно

Слуховые окна оформляют точно также, как и стыки скатов. Сначала выполняют монтаж нижних ендов, далее идет черепица, а затем верхние ендовы. Так как при таком угле стыка велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в данном месте следует проложить универсальный либо саморасширяющийся пористый уплотнитель. Для того, чтобы сток воды был беспрепятственным, нижние ендовы слегка выводят за линию фронтона. Верхние ендовы подрезают.

Установка торцевой планки


Монтаж торцевой планки осуществляют по направлению от карниза к коньку, фиксируя саморезами к торцевой доске через 350 мм.

Между планками необходим нахлест в 100мм, по мере необходимости планки подрезают.

Установка верхней ендовы

Монтаж верхней ендовы выполняют после саморасширяющегося уплотнителя на внутреннем углу при стыке двух скатов.

Установка планок примыкания

Между листом черепицы и сопряженным элементом следует проложить универсальный уплотнитель.

Непрерывная гидроизоляция строго должна быть соблюдена на местах изломов кровли.

При примыкании к трубе (стене) гидроизоляцию выводят и поднимают на стену не менее чем на 50 мм.


Установка конька

Гидроизоляционная пленка в подконьковом пространстве имеет разрыв по всей длине конька шириной не менее 200 мм.

Конек Монтируют через волну в верхний гребень в обрешетку с двух сторон коньковыми саморезами.

Наращивание конька происходит путем нахлеста ребер жесткости.

С торцов конек закрывают заглушками.

Необходимо чтобы по всей длине конька была закреплена самоклеющаяся вентиляционная лента.

Монтаж элементов безопасности

Монтаж снегозадержателя должен быть выполнен по скатам кровли параллельно карнизу и над мансардными окнами.

Крепление на карнизе СТРОГО ЗАПРЕЩЕНО!

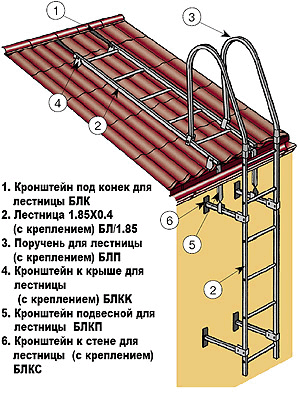

Монтируя лестницы и переходные мостики, в местах креплений необходимо сделать сплошную обрешетку.

Крепление осуществляется в прогиб волны.

Подшивка свеса кровли

Подшивая карниз, очень важно обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции используйте KTV-вентили или коньковые вентили Vilpe.


Для подшивки карниза удобно применять виниловые софиты, сайдинг «Вертикаль GL», профнастил GL(С)-8.

  • Для того, чтобы подшить карниз виниловыми софитами, необходимо набить на стену брусок, с небольшим уклоном от стены, на одном уровне с низом лобовой доски;
  • Прикрепите к нему J-профиль (завершающую планку);
  • К лобовой доске прикрепите завершающую планку;
  • В завершающую планку вставьте J-фаску, а затем прикрепите ее к лобовой доске;
  • В завершении подшейте свес софитами.

Для подшивки сайдингом «Вертикаль GL» и профнастилом GL (C)-8 работают по аналогичной схеме, но применяя доборные элементы из металла:

  • завершающая сложная планка;
  • планка внешнего угла с необходимыми размерами.

При деревянной подшивке свеса, доски набивают прямо на низ лобовой доски и бруска.


В данном случае вентиляционный зазор может быть выполнен как зазор между досками, либо сначала подшивка выполняется «вглухую», а затем вентиляционные зазоры делают методом, о котором мы расскажем ниже.


На доски, которые должны быть уложены вплотную, наносят разметку на расстоянии не менее 75 мм от края крыши. Затем проводят еще одну линию параллельную разметке на требуемую ширину. Между двух линий, не касаясь креплений досок, вырезают канавки для вентиляционного зазора, которые необходимо закрыть мелкоячеистой решеткой.


Формирование карнизного свеса в зависимости от применяемых водосточных крюков.


1. Контр. обрешетка
2. Обрешетка
3. Гидроизоляция
4. Стропило
5. Карнизная планка
6. Перфорированная лента
7. Капельник
8. Длинный водосточный крюк
9. Лобовая доска
10. J-фаска
11. Софит
12. J-профиль

Капельник разработан специально для отвода конденсата с гидроизоляции, на него, при помощи двустороннего скотча крепят гидроизоляцию.

Перфорированная лента необходима для предотвращения попадания мусора в подкровельное пространство. Плюс ко всему, она еще обеспечивает вентиляцию. Крепится саморезами.
Длинный крюк

Короткий крюк

Послемонтажный уход

После того, как монтаж завершен, с кровли необходимо убрать весь мусор, стружку и так далее. Все возможные царапины и потертости лучше обработать баллончиком с эмалью для подкраски (в цвет кровли).

Монтаж системы водостока

Перед тем как начать монтаж, необходимо разметить предполагаемые места установки воронок, а так же вырезать в желобе при помощи ножовки или ножниц по металлу V-образное отверстие, ширина которого должна составлять 100-110 мм – для водостока 125×90, или 120-130 мм для водостока 150×100.

На желоб, наденьте воронку, закрепив завальцованной стороной в замке на внешней стороне желоба. Далее отогните фиксаторы воронки внутрь желоба.

На торец желоба установите заглушку и загерметизируйте стык силиконовым герметиком, в случае необходимости можно использовать заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой.

Вставьте желоб в крюк, закрепив внешний край желоба пластинчатым фиксатором.

Далее, соединив желоба между собой, оставьте расстояние между ними в 3, 4 мм. Затем необходимо отогнуть замок соединителя на 60-90° и надеть соединитель на заднюю часть желоба. Выровняйте соединитель и наденьте замок на внешнюю часть желоба. Зафиксируйте замок, повернув фиксатор в первоначальное положение.

На стену установите кронштейны трубы на расстоянии не более 1 м друг от друга, но не меньше двух штук на каждую трубу. В первую очередь крепите кронштейнами места стыков труб между собой и коленами.

Соедините колено трубы, трубу водосточную, при необходимости соединительную трубу, колено стока.

После того, как система будет собрана, колено стока должно быть расположено на расстоянии около 200 мм до земли/отмостки. В случае, если высота будет превышать указанное расстояние, вода будет разбрызгиваться.

Выровняйте конструкцию и присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы.

Оборудуйте ливневую канализацию для организованного стока воды.
