VILPE-vent — это комплекты вентиляционных установок для коттеджного строительства, которые включают в себя:
кровельные вентили и вентиляторы,
вентиляционные выходы воздухоочистителей и канализации,
водосточные фитинги,
антенные выходы;
резиновые уплотнители.
Производитель VILPE-vent — SK-Tuote OY — является передовой финской компанией в области разработки и производства кровельных аксессуаров, а также креплений для теплоизоляции.
Применение новейших строительных материалов приводит к необходимости принудительной вентиляции помещений. Vilpe - это комплекты вентиляционных установок для коттеджного строительства, включающие:
кровельные вентили и вентиляторы,
вентиляционные выходы воздухоочистителей и канализации,
водосточные фитинги
резиновые уплотнители.
Кровельные аксессуары Vilpe произведены из ударопрочного, высококачественного полипропилена, который устойчив к воздействию погодных условий.
Кровельные проходки по соответствующему типу кровельного материала, осуществляют герметичное примыкание на любой кровле.
Качество изделий Vilpe также заключается в общем дизайне элементов и возможности подбора их точно в тон кровельного материала. Кровля Вашего дома станет достойным продолжением фасада, благодаря изделиям серии Vilpe
Продукция фирмы SK Tuote, разработана для решения вопросов качества воздуха в помещении, вентиляции кровельных конструкций, крепления теплоизоляционных материалов.
Серия VILPE включает:
вентиляторы,
вентиляционные выходы вытяжки,
выходы канализационных стояков,
элементы кровельной вентиляции,
антенные проходки и пожарные люки.
Изделия VILPE выполнены в едином стиле и их установка на кровле не требует специальных инструментов.
Основным сырьем служит ударопрочный, высококачественный полипропилен, устойчивый к воздействию погодных условий и УФ - лучей, идеально вписывающийся в российские климатические условия.
Преимущества вентиляционных элементов Vilpe
Продукция Vilpe содержит все необходимые типы вентиляционных элементов для частного дома.
Простая, герметичная, соответствующая всем требованиям конструкция.
Продукция Vilpe испытана временем в различных климатических зонах.
Изделия Vilpe произведены из материала неподверженного коррозии.
Изделия Vilpe неподвержены УФ - лучам.
Изделия Vilpe монтируются вертикально на кровлях с любым уклоном.
Шесть стандартных цветов.
Единый дизайн.
Возможность монтажа на готовые кровли.
При монтаже вентиляционных выходов, необходимо герметично оформить кровельную проходку. Универсальные, герметичные и удобные проходные элементы Хуопа и Классик являются общими элементами целой серии кровельных аксессуаров Вильпэ для мягкой кровли. Проходной элемент Хуопа монтируется на стадии установки кровли под слой кровельного материала. Проходной элемент Классик монтируется поверх кровельного материала и может быть использован уже на готовых кровлях. Проходные элементы выдерживают нагрузки 2,7 кН, приложенные параллельно скату кровли на расстоянии 10 мм от кровельного ковра.

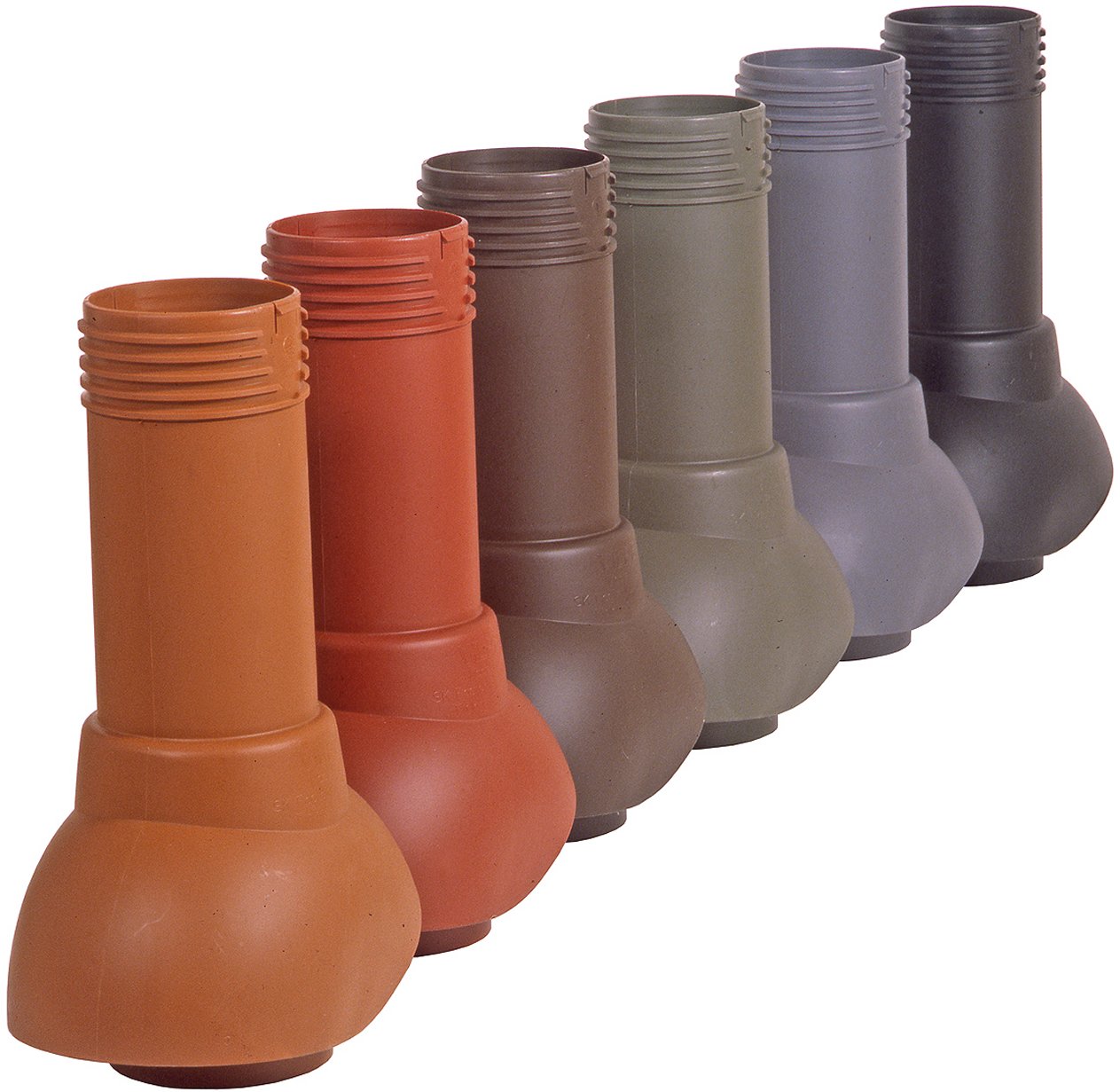

Цвета вентиляционных элементов Vilpe
Черный RR 33 - RAL 9005
Серый RR 23 - RAL 7015
Зеленый RR 11
Коричневый RR 32
Красный RR 28/29 - RAL 3009
Кирпичный RR 750 - RAL 8004
Синий RR 35 - RAL 5009 - под заказ
Проходные элементы Vilpe
При монтаже вентиляционных выходов, необходимо герметичное оформление кровельной проходки. Универсальные, герметичные и удобные проходные элементы являются общими элементами серии кровельных аксессуаров VILPE.

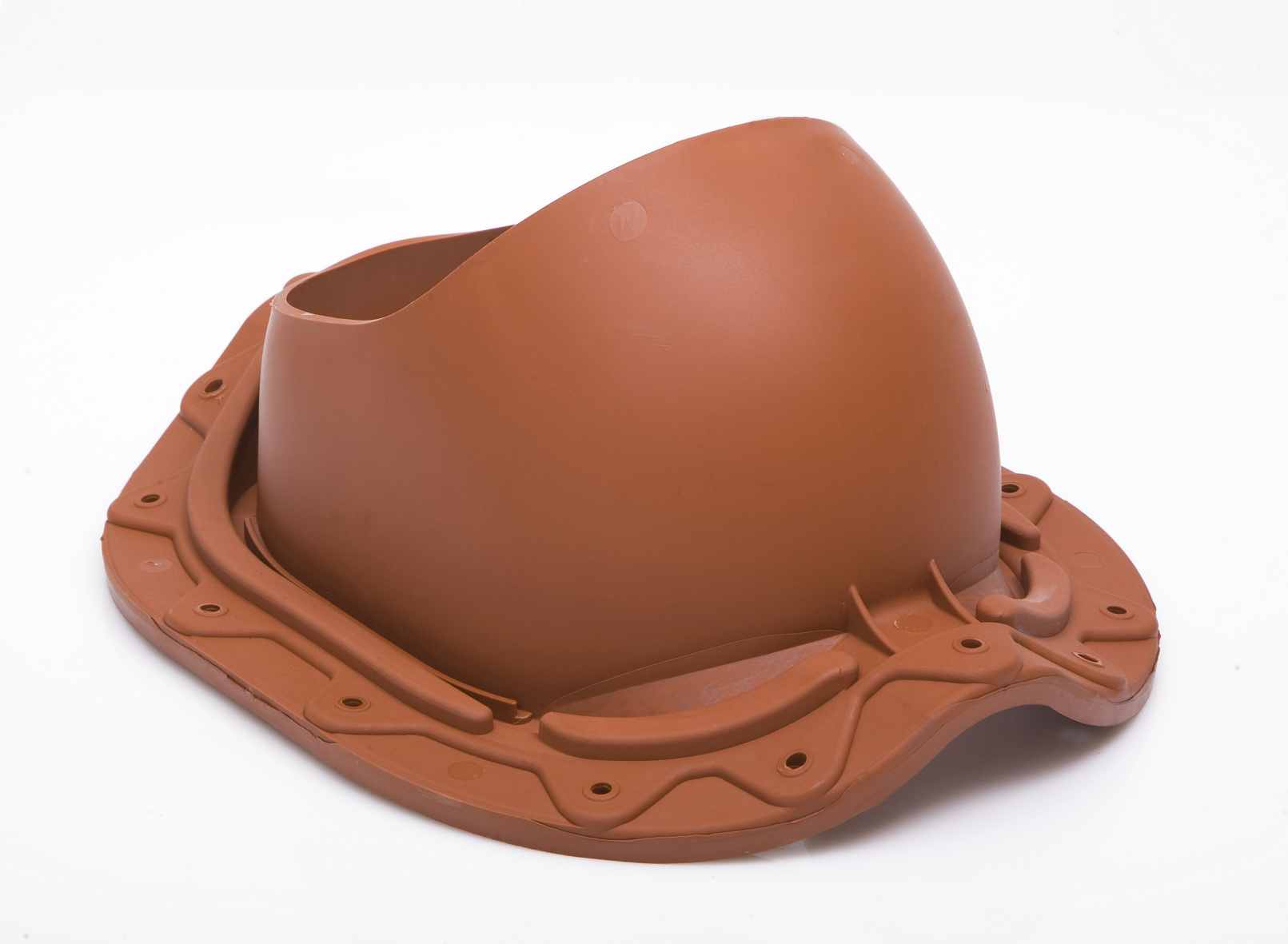

MUOTOKATE проходной элемент
MUOTOKATE проходной элемент для установки на металле с черепичным профилем труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Проходной элемент MUOTOKATE имеет гибкий фланец, что позволяет монтировать его на любых профилях. Минимальная длина профиля металлической черепицы 350 мм. Идеально подходит для металлочерепицы с профилем Monterrey и Элит. Герметичность установки обеспечивает резиновый уплотнитель на внутренней стороне фланца. Размер проходного элемента 330х260 мм. Монтируется на готовую кровлю.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

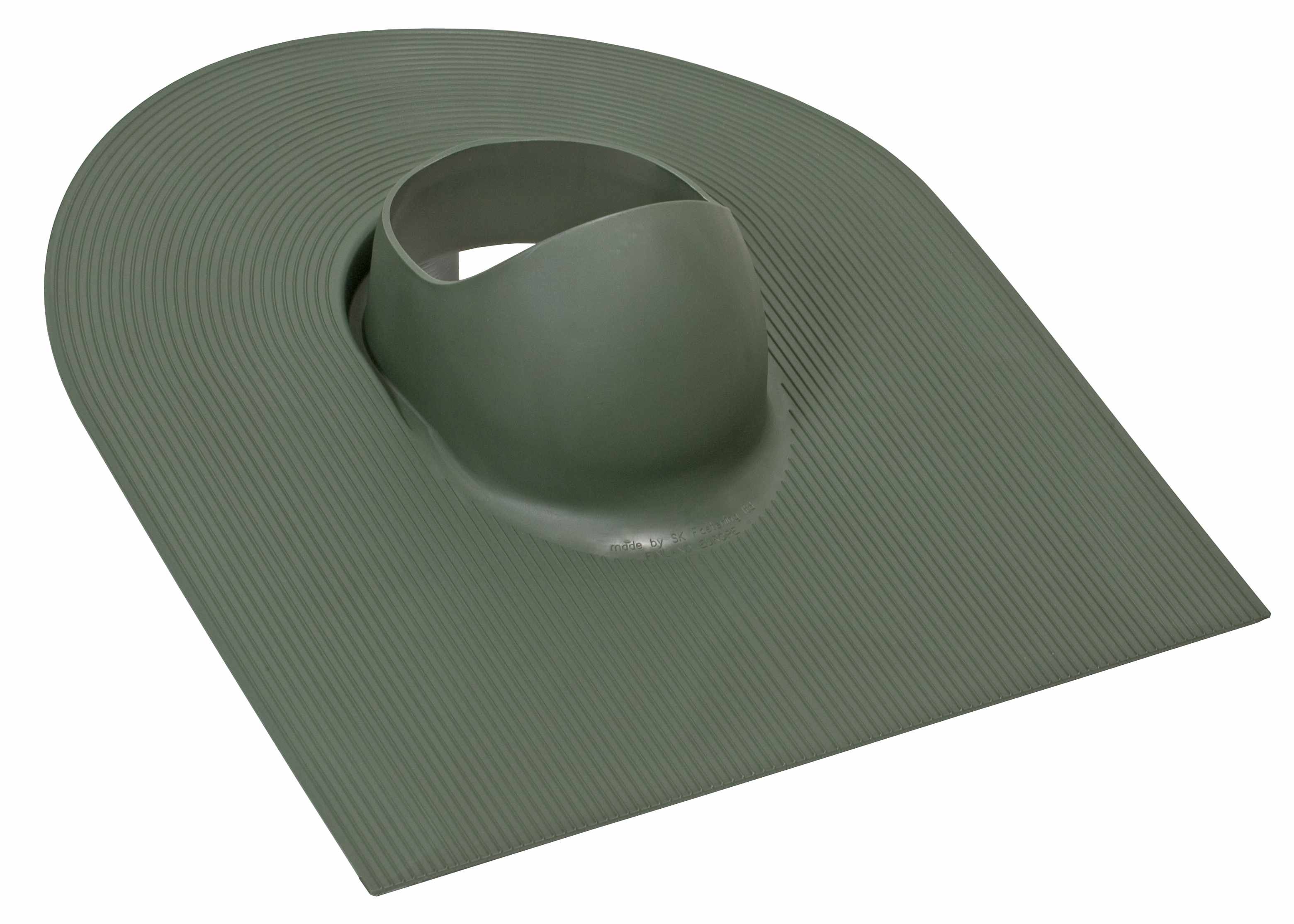

HUOPA проходной элемент
HUOPA проходной элемент для установки на мягкой кровле труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Размер проходного элемента 583х488 мм, ширина фланца 150 мм. Монтируется при укладке кровельного материала.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.
CLASSIC проходной элемент
CLASSIC проходной элемент для установки на фальцевой и готовой мягкой кровле труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Герметичность монтажа обеспечивает резиновый уплотнитель на внутренней стороне фланца. Размер проходного элемента 351х266 мм. Монтируется на готовую кровлю.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

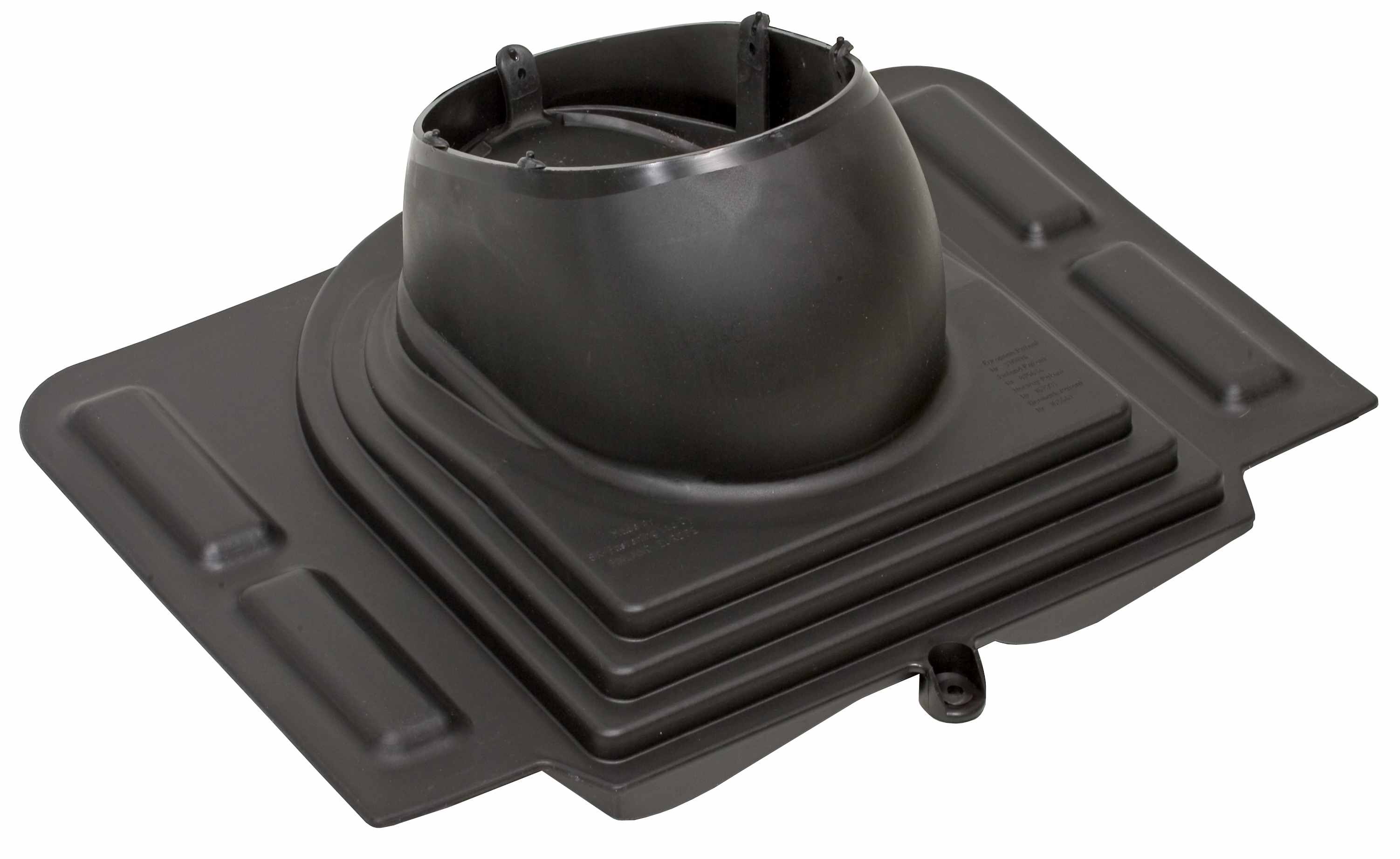

PELTI проходной элемент
PELTI проходной элемент для установки на металлочерепице труб и вентиляторов диаметром 110–160 мм, антенного выхода и уплотнителя отопительного котла. Герметичность монтажа обеспечивает резиновый уплотнитель, легко формуемый по профилю металлочерепицы за счет слоя алюминия на фланце уплотнителя. Не используется для металлочерепицы с трапециевидным профилем выше 38 мм. (см. Спец. решение). Размер проходного элемента 355х460 мм. Монтируется при установке кровельного материала.
В кровлях с подкровельным утеплителем и паро- гидроизоляцией вентиляция пространства между кровельным материалом и утеплителем необходима! Конденсат скапливается в большей или меньшей степени во всех кровлях подобного типа, несмотря на различные современные пленки.
Принцип действия вентиляторов заключается в использовании перепада давления за счет воздушных потоков. Для создания лучшей тяги и избежание занесения снегом, изделия монтируют на минимальном расстоянии от конька кровли. Очень важно обеспечить приток воздуха со свесов кровли. Трубу стандартного вентиляционного выхода укорачивают до необходимой высоты. Подбирая проходной элемент, выходы можно монтировать на кровле различного вида, при установке или на готовую кровлю.

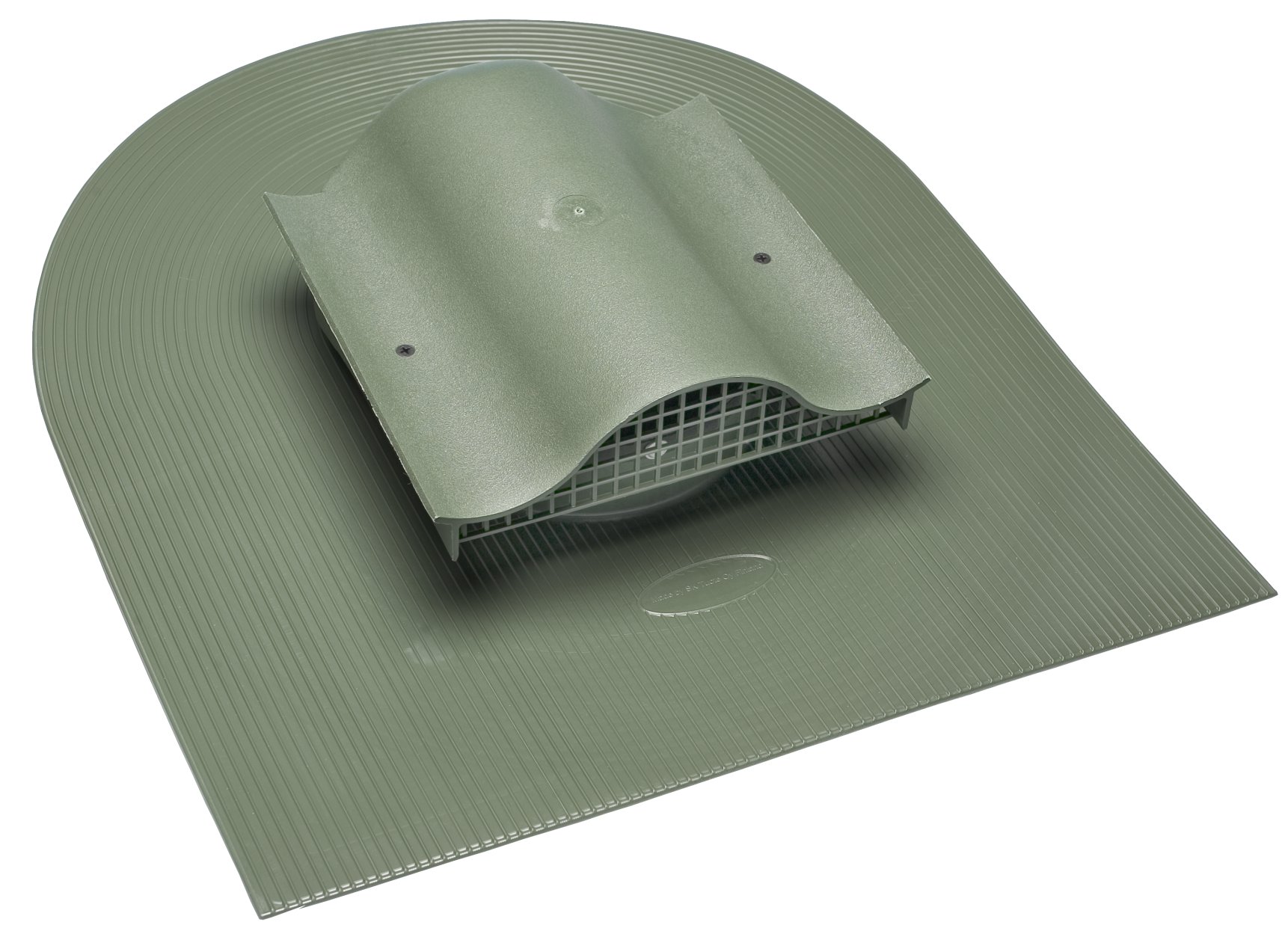

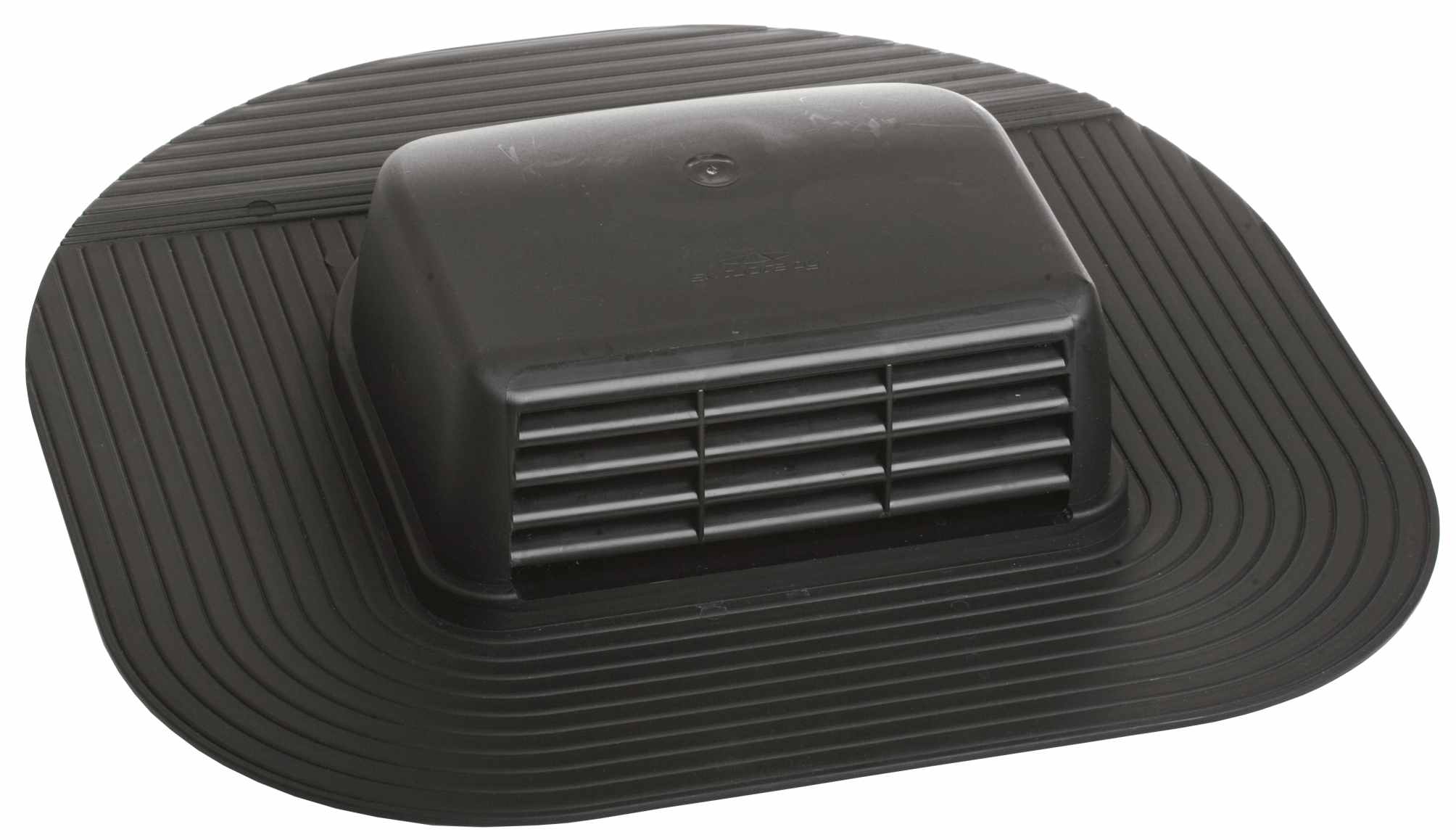

HUOPA - KTV кровельный вентиль
HUOPA-KTV кровельный вентиль используется при вентиляции кровельных конструкций и чердачного помещения на скатных кровлях из мягкого кровельного материала. Для вентиляции кровельных конструкций рекомендуют применение вентиля KTV без адаптера. Для вентиляции чердачного помещения используют вентиль KTV с адаптером. В таком случае адаптер соединяют с трубой, выводимой в чердачное помещение. Вентиль KTV с адаптером можно также использовать для вентиляции канализационного стояка в регионах с теплыми зимами. В этом случае гофрированная труба для соединения с канализационным стояком, заказывается отдельно. Размер проходного элемента 583х488 мм, ширина фланца 150 мм. Монтируется при установке кровельного материала.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.
HUOPA - KTV / Harja кровельный вентиль
HUOPA -KTV/Harja кровельный вентиль используется для вентиляции кровельных конструкций и чердачного помещения на скатных кровлях из мягкого кровельного материала. Его можно монтировать на скат или конек кровли и впритык к стене. Для вентиляции кровельных конструкций используется вентиль KTV без адаптера. Для вентиляции чердачного помещения рекомендуется вентиль KTV с адаптером. В таком случае адаптер соединяют с трубой, выводимой в чердачное помещение. Вентиль KTV с адаптером можно также применять для вентиляции канализационного стояка в регионах с теплыми зимами. В подобном случае гофрированная труба для соединения с канализационным стояком, заказывается отдельно. Размер проходного элемента 430х440 мм. Устанавливается при монтаже кровельного материала.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

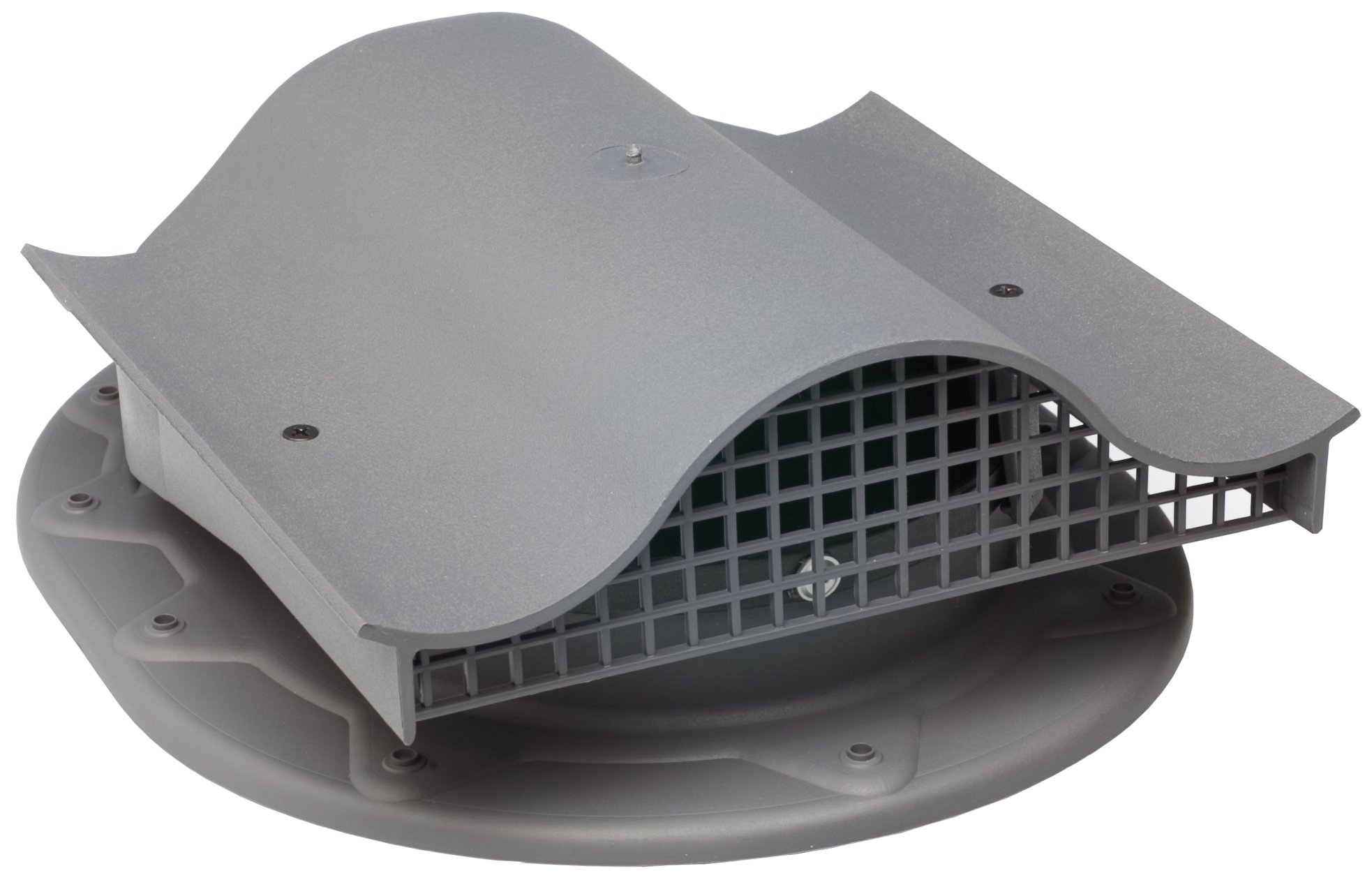

CLASSIC - KTV кровельный вентиль
CLASSIC - KTV кровельный вентиль используется для вентиляции кровельных конструкций и чердачного помещения на скатных кровлях из фальцевого и мягкого материала. Для вентиляции кровельных конструкций используется вентиль KTV без адаптера. Для вентиляции чердачного помещения рекомендуется вентиль KTV с адаптером. В этом случае адаптер соединяют с трубой, выводимой в чердачное помещение. Вентиль KTV с адаптером можно также применять для вентиляции канализационного стояка в регионах с теплыми зимами. В таком случае гофрированная труба для соединения с канализационным стояком, заказывается отдельно. Размер проходного элемента 351х266 мм. Монтируется на готовую кровлю.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

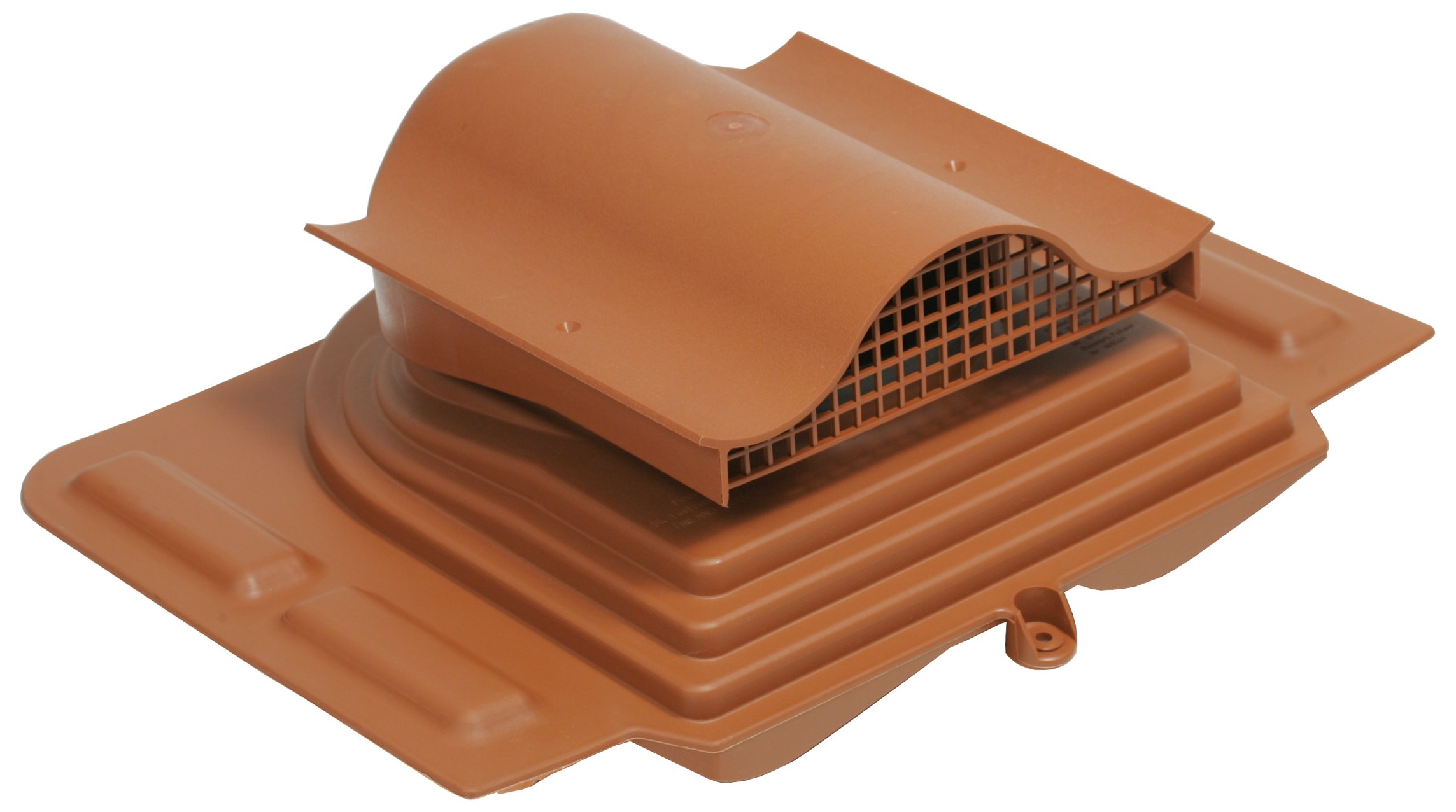

PELTI - KTV кровельный вентиль
PELTI-KTV кровельный вентиль используется для вентиляции кровельных конструкций и чердачного помещения на скатных кровлях из металлочерепицы с высотой профиля до 38 мм. Для вентиляции кровельных конструкций используется вентиль KTV без адаптера. Для вентиляции чердачного помещения рекомендуется вентиль KTV с адаптером. В этом случае адаптер соединяют с трубой, выводимой в чердачное помещение. Вентиль KTV с адаптером можно также использовать для вентиляции канализационного стояка в регионах с теплыми зимами. В таком случае гофрированная труба для соединения с канализационным стояком, заказывается отдельно. Размер проходного элемента 355х460 мм. Монтируется при установке кровельного материала.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.
PELTI-KTV/harja коньковый вентиль для металлической кровли
PELTI-KTV/harja коньковый вентиль для металлической кровли рекомендуется для вентиляции кровельных конструкций и чердачного помещения. Монтируется на круглый, треугольный и П-образный конек. Оснащен гибкой конструкцией и легко монтируется на конек с различным углом уклона. Рекомендуемый интервал между вентилями - 3 метра. Размер вентиля 350х225 мм. Отверстие вентиля соответствует диаметру 160 мм. Монтируется на готовую кровлю.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

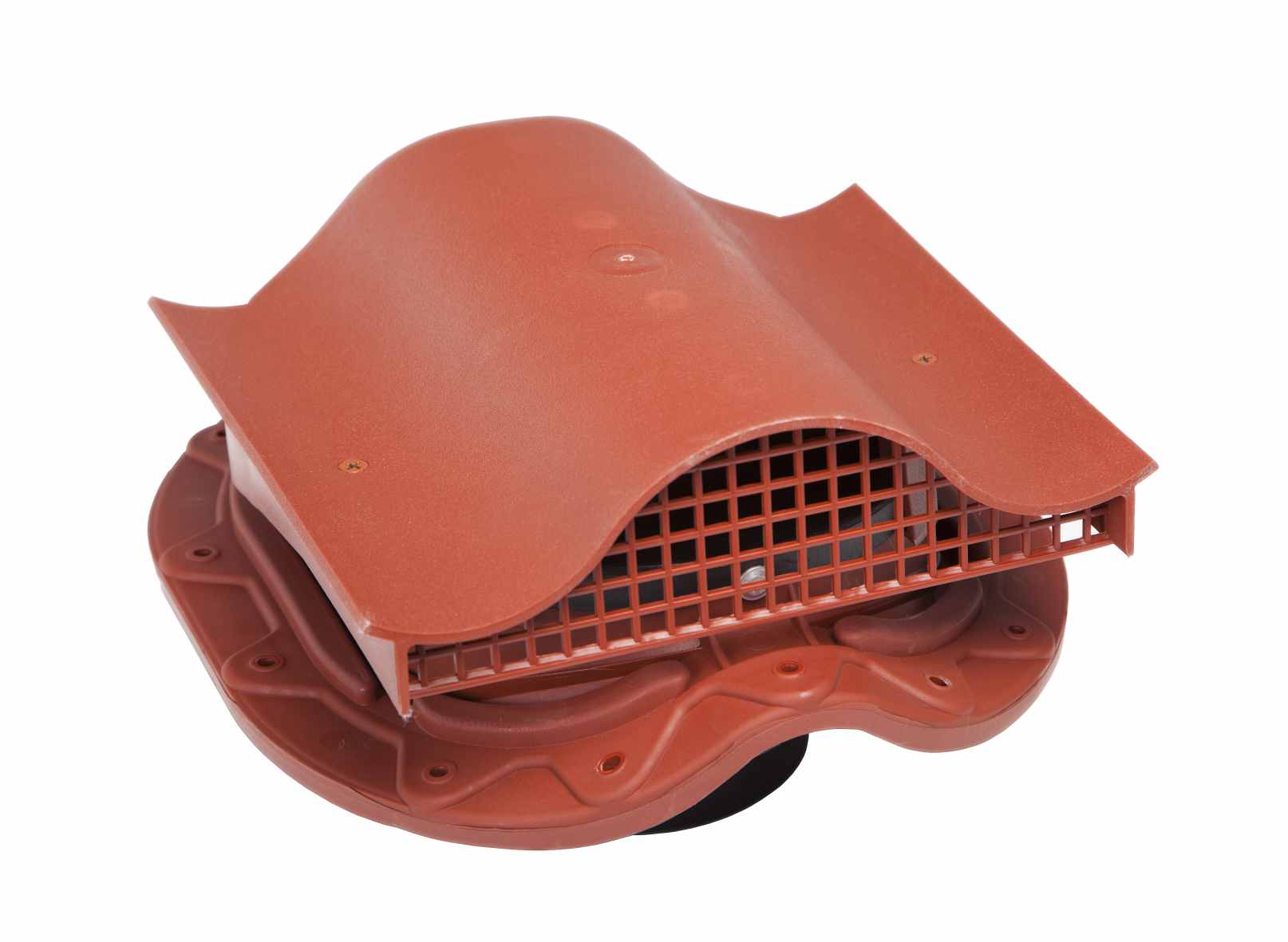

MUOTOKATE -KTV кровельный вентиль
MUOTOKATE -KTV кровельный вентиль используется для вентиляции кровельных конструкций и чердачного помещения на скатных кровлях из металлочерепицы с черепичным профилем. Для вентиляции кровельных конструкций следует использовать вентиль KTV без адаптера. Для вентиляции чердачного помещения рекомендуется вентиль KTV с адаптером. В подобном случае адаптер соединяется с трубой, которая выводится в последствии в чердачное помещение. Вентиль KTV с адаптером можно также использовать для вентиляции канализационного стояка в регионах с безморозными зимами. Гофрированную трубу для соединения с канализационным стояком, заказывают отдельно. Размер проходного элемента 330х260 мм. Монтируется уже на готовую кровлю.
Имея в наличии дома вентилятор внутренних помещений или кухонной вытяжки с двигателем, на кровле достаточно установить VILPE-вентиляционные выходы. Выходы направляют воздушные потоки, создавая тягу и уменьшая сопротивление воздуха, а также защищают вентиляционную систему от проникновения атмосферных осадков и грязи.
VILPE-вентиляционные выходы следует использовать в комплекте с проходным элементом, в зависимости от типа кровельного материала и устанавливать вертикально и герметично на любой кровле. При помощи проходного элемента Huopa вентиляционные выходы монтируются при установке кровли. Проходной элемент Classic дает возможность монтировать вентиляционные выходы на готовую кровлю. Внутренняя металлическая труба вентиляционного выхода имеет диаметр 125 и 160 мм; внешний пластиковый корпус имеет диаметр соответственно 160 и 225 мм. Стандартная высота выходов 500 и 700 мм. Вентиляционные выходы изолированы полиуретаном, предотвращающим образование конденсата на внутренней поверхности трубы.

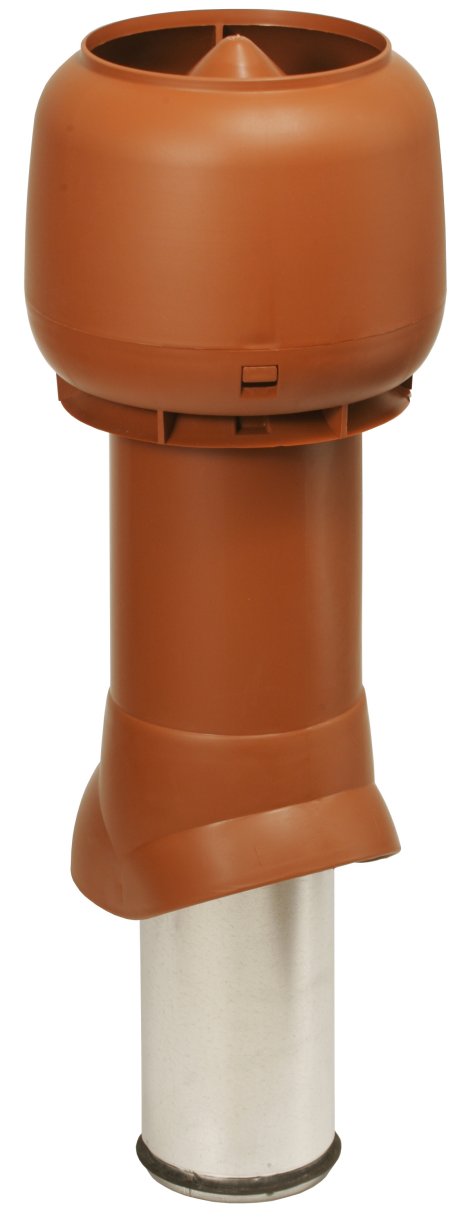

125/160/500 вентиляционный выход
125/160/500 вентиляционный выход с колпаком высотой 500 мм используется для вывода на крышу трубы кухонной вытяжки, вытяжной вентиляции с канальным вентилятором или рекуператором. Вентиляционный выход направляет воздушные потоки, тем самым защищая вентиляционную систему от попадания осадков и грязи. Внешний диаметр 160 мм. Внутренняя труба диаметром 125 мм производится из оцинкованной стали. Проходной элемент заказывается отдельно по типу кровельного материала.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

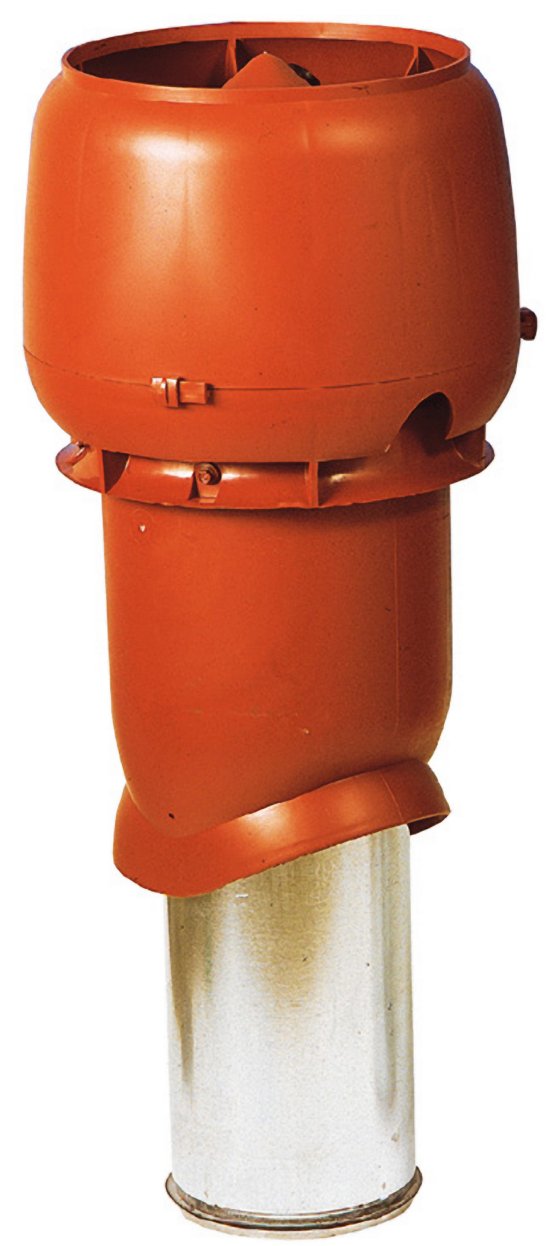

160/225/500 вентиляционный выход
160/225/500 вентиляционный выход с колпаком высотой 500 мм используется для вывода на крышу трубы кухонной вытяжки, вытяжной вентиляции с канальным вентилятором или рекуператором. Вентиляционный выход направляет воздушные потоки, тем самым защищая вентиляционную систему от проникновения осадков и грязи. Внешний диаметр 225 мм. Внутренняя труба диаметром 160 мм произведена из оцинкованной стали. Проходной элемент заказывается отдельно по типу кровельного материала.
Для того чтобы избежать проникновения неприятных запахов и разрушения канализационной системы под воздействием образующихся газов, канализационный стояк должен иметь вентиляционный выход на кровлю.
Вентиляционные выходы Vilpe имеют внутренний диаметр 110 мм. Препятствуя намерзанию конденсата на внутренних стенках трубы в регионах с холодным климатом, необходимо устанавливать изолированные вентиляционные выходы. Внешний диаметр изолированного выхода 160 мм. Выходы канализационных стояков не рекомендуется оснащать колпаками. Подбирая проходной элемент, выходы можно монтировать на кровле различного вида, при установке или на готовую кровлю.
Вентиляционный выход соединяется со стояком гофрированной трубой с переходным кольцом 75/110 мм. Стандартная высота 300 и 500 мм.

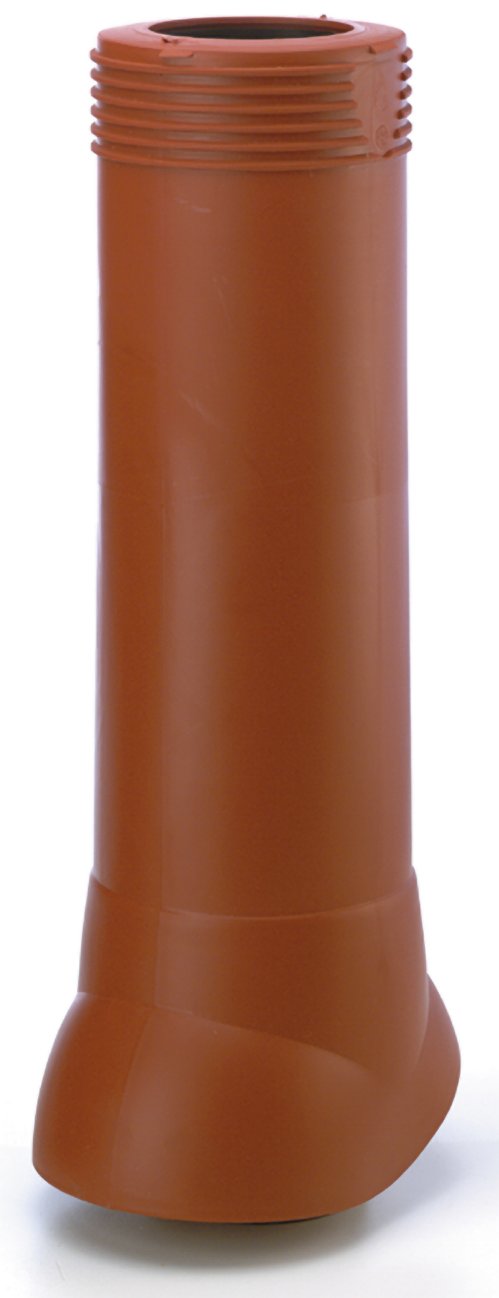

110/500 вентиляционный выход
Вентиляционный выход канализационного стояка изолированный высотой 500 мм. Внешний диаметр 160 мм. Теплоизолированные вентиляционные выходы предназначены для вентиляции канализационных стояков в регионах с длительным морозным периодом. В изолированной трубе не образуется ледяной пробки, нарушающей вентиляцию стояка. Гофрированная труба для соединения вентиляционного выхода с канализационным стояком и проходной элемент по типу кровельного материала, заказываются дополнительно.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

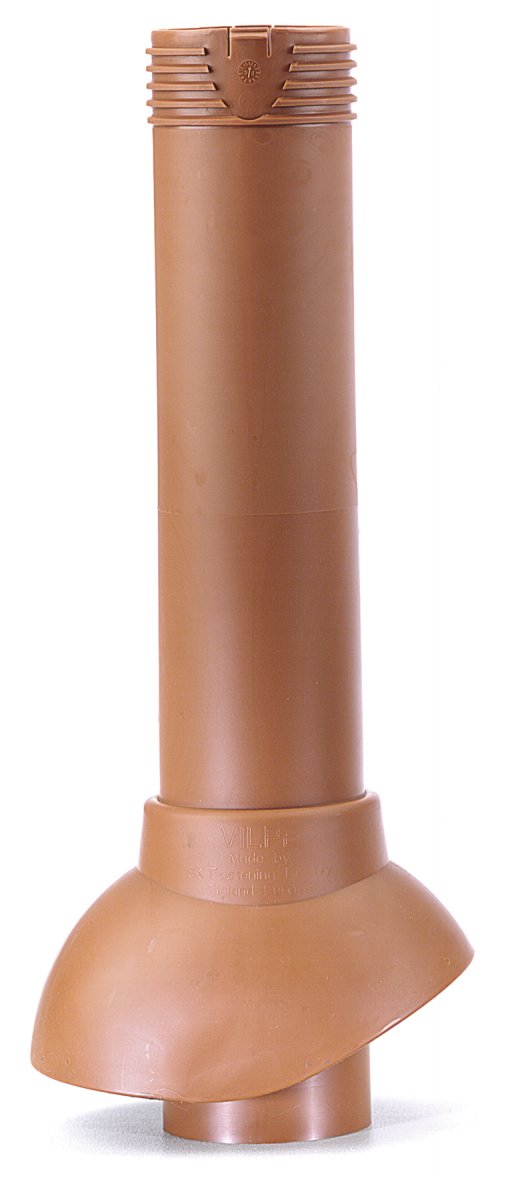

110/500 вентиляционный выход
Вентиляционный выход канализационного стояка неизолированный высотой 500 мм. Неизолированные выходы предназначены для вентиляции канализационных стояков в регионах с мягким климатом. В регионах с теплыми зимами, без морозов, канализационный выход можно оснащать колпаком-дефлектором. Дополнительно заказываются: проходной элемент по типу кровельного материала и гофрированная труба для соединения вентиляционного выхода с канализационным стояком.
Стандартные цвета:
черный,
темно-коричневый,
темно-зеленый,
темно-серый,
красный,
кирпичный.

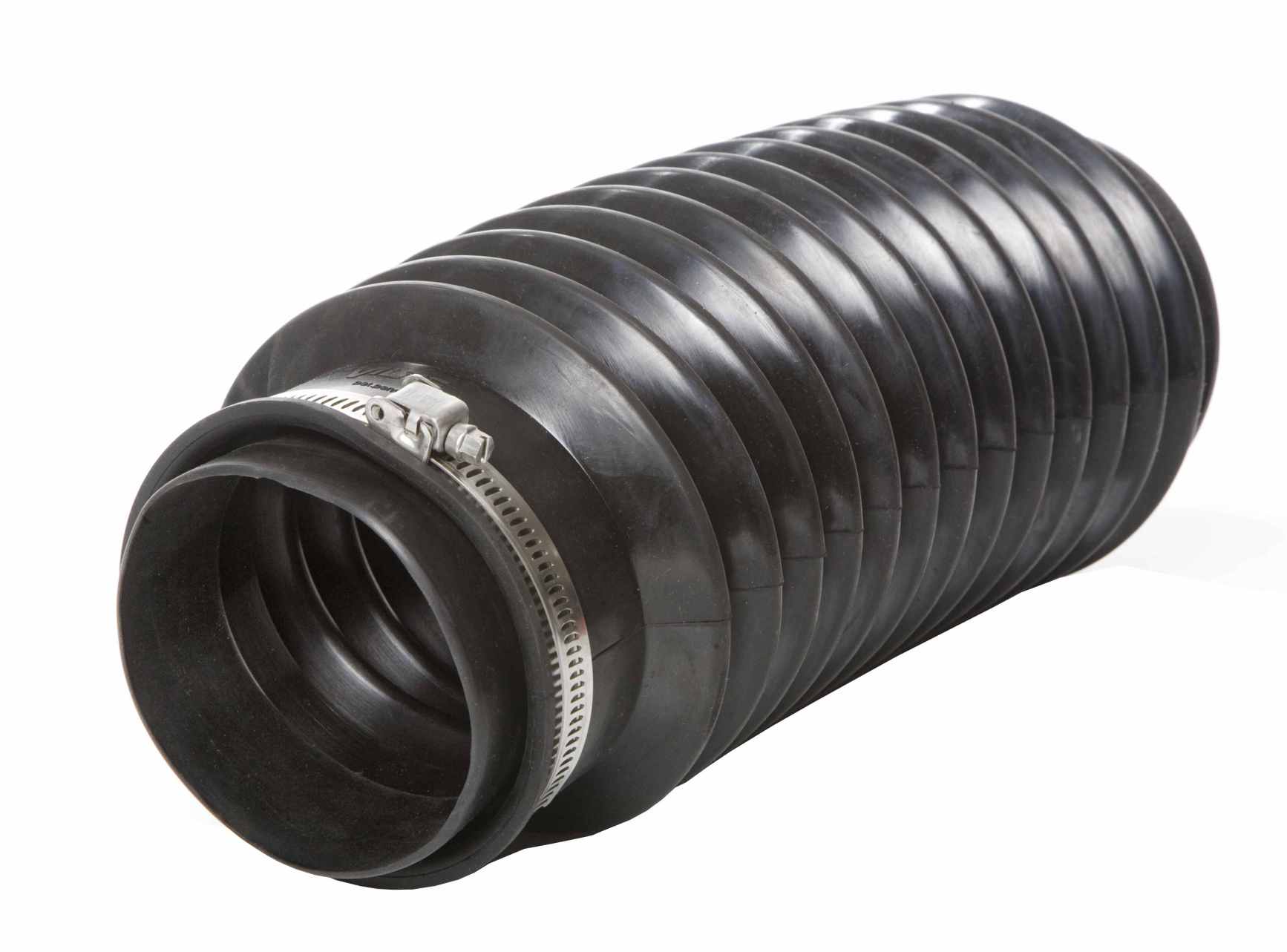

Труба - 110 гофрированная
Труба-110 гофрированная, соединяет вентиляционный выход канализации с канализационным стояком. Гофрированная труба производится из резины, делая трубу более гибкой и универсальной. При помощи гибкой гофрированной трубы, можно вывести стояк на кровлю в удобном месте. Допускается колебания вентиляционного выхода и канализационного стояка в горизонтальной и вертикальной плоскости. Гофрированная труба может быть соединена со стояком диаметром 110 мм. При необходимости отдельно заказывается адаптер на диаметр 75 мм.
Колпак-дефлектор VILPE-110 для труб Ø110 мм, создает дополнительную тягу в трубе. Оснащенный колпаком Неизолированный вентиляционный выход канализации Ø110мм, оснащенный колпаком используется для вентиляции подкровельного пространства. Трубу можно сократить до необходимой высоты.

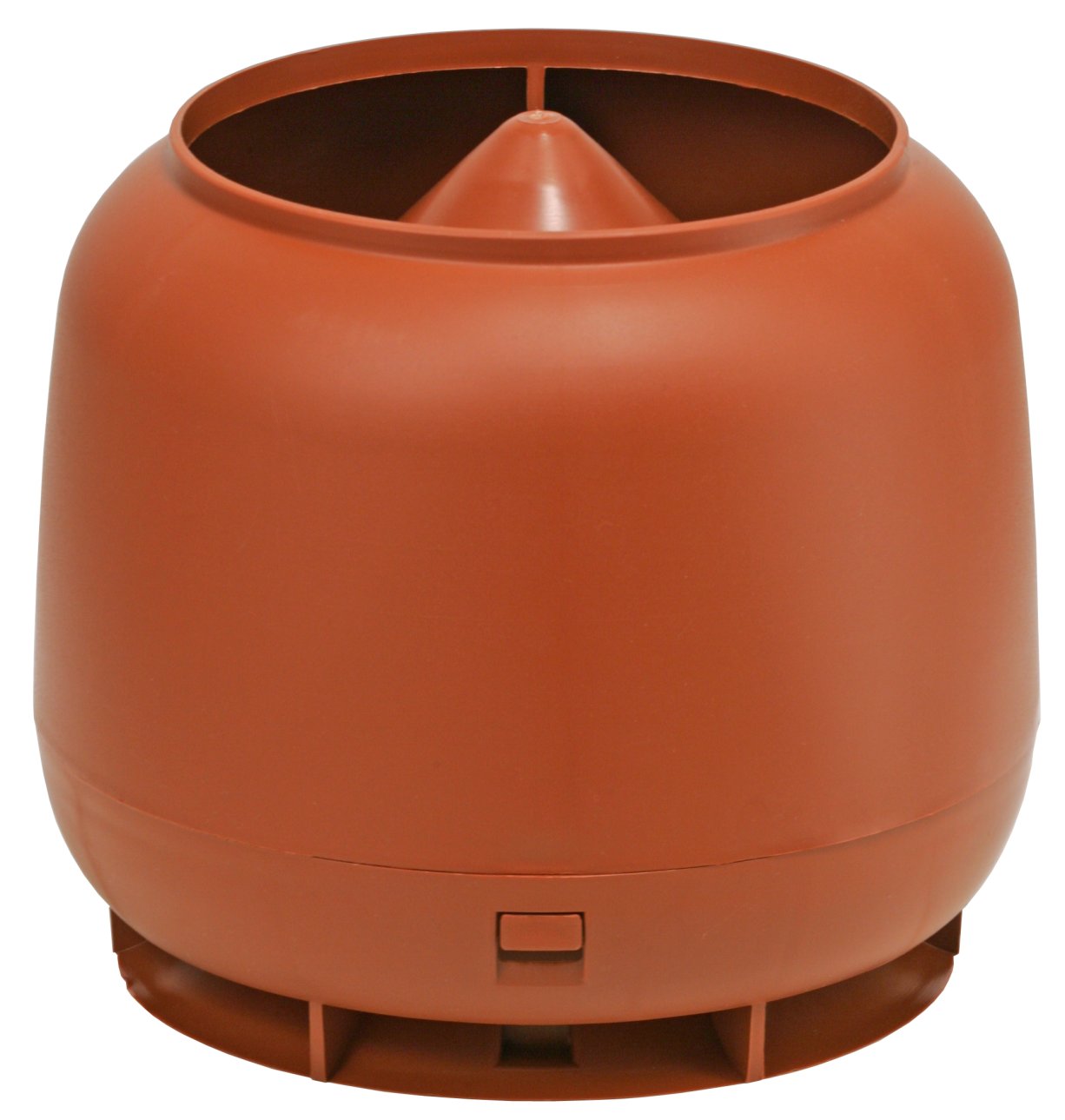

Колпак VILPE-160 монтируется на выходы вентиляции, диаметром 160 мм(напр.на изолированные канализационные выходы 110/160 и на вентиляционные выходы 125/160). Препятствует попаданию осадков в вентиляционный канал, создавая дополнительную тягу в трубе.
VILPE - антенные выходы разработаны для герметизации кровельных проходок антенн, флагштоков и труб диаметром до 90 мм. В комплект антенного выхода входит проходной элемент по типу кровли. Пластмассовый воротник подбирают в тон кровли. Уплотнитель допускает движения антенны, изготовлен из метео- и озоноустойчивой ЭПДМ-резины. Конусообразный уплотнитель отрезается по необходимому диаметру. Соединение со стволом антенны фиксируется металлическим зажимом.
