Элементы водосточной системы Grand Line круглого сечения

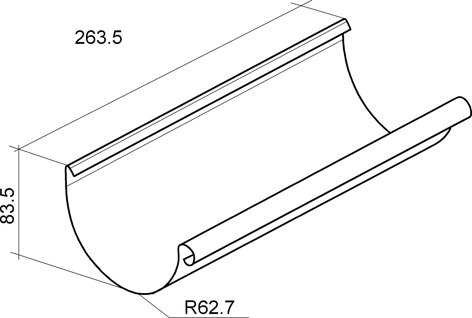

Полукруглый желоб, L 3 м
Разработан специально для сбора дождевой воды с кровли. Желоб крепится крюками, которые монтируют с промежутком 600-900мм и уклоном в 5 мм на погонный метр.

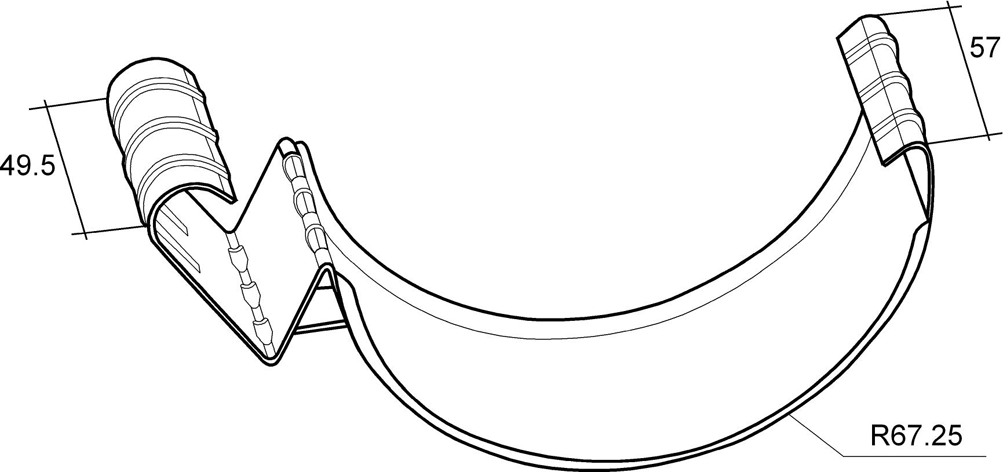

Соединитель желоба
Резиновый уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, восполняет температурное расширение

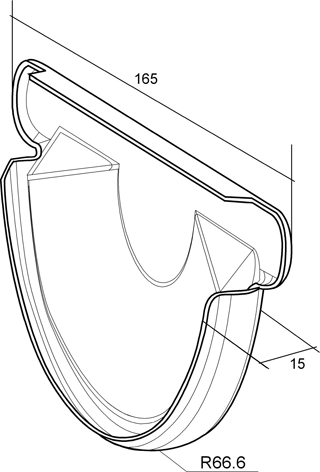

Заглушка желоба
Монтируется на торцах желоба. Конструкция обеспечивает стабильную фиксацию, герметичность, и жесткость желоба. Также возможна дополнительная фиксация герметиком или заклепками. Заглушка является универсальной, так как ее применение возможно как с правого, так и с левого края желоба.

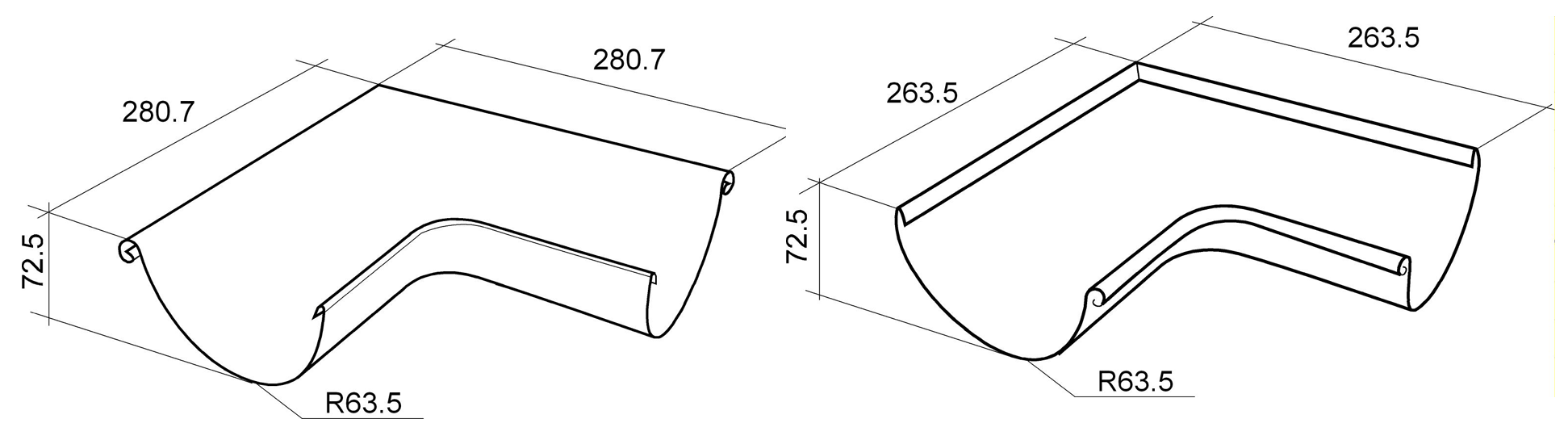

Угол желоба, внутренний и внешний, 90°
Разработан для изменения направления потока воды. Устанавливают как на внешних, так и на внутренних углах кровли. Изготавливают бесшовным способом (глубокой вытяжкой металла), обеспечивая тем самым жесткость, герметичность, эстетичность и великолепную гидродинамику.
Угол желоба, внутренний и внешний, 135°
Разработан для изменения направления потока воды. Устанавливают как на внешних, так и на внутренних углах кровли, в условиях, когда невозможно использовать угол на 90°: сложная кровля, эркеры и т.п.
Воронка желоба
Переходный элемент, при помощи которого осуществляется слив воды из желоба в водосточную трубу.

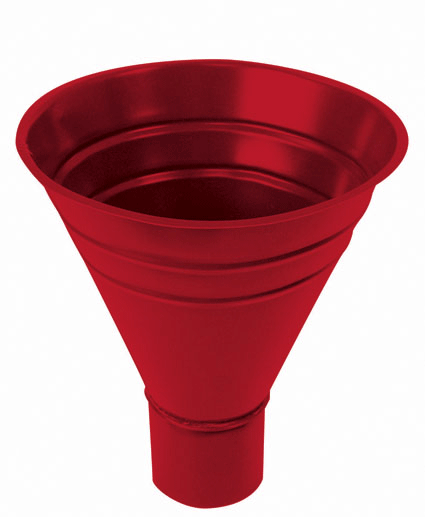

Воронка водосборная
Используется для сбора воды в том случае, когда сток посредством желоба не организован, а сбывается по ендовам (сложные формы крыш).

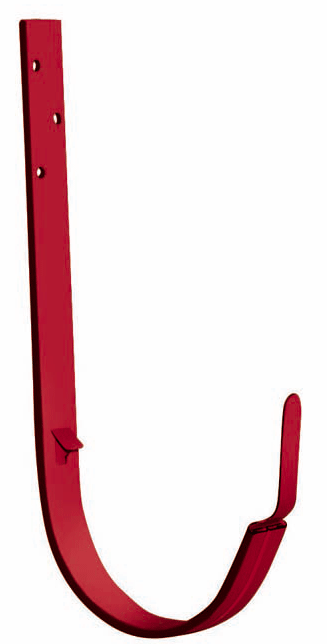

Крюк длинный
Предназначен для подвеса желоба на стропила, монтируется перед укладкой кровельного материала. Изготовлен из оцинкованной стали с полиуретановым покрытием Granite® HDX. Облегчает установку водосточной системы за счет расположения фиксатора с внешней стороны крюка, позволяя тем самым установить желоб, даже после того как кровельный материал был уже уложен.

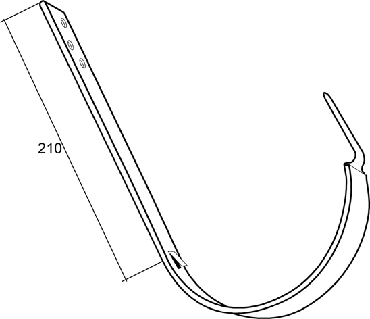

Крюк короткий (125х90)
Используется для фиксации желоба на лобовую доску или торцевую часть стропил. Изготовлен из оцинкованной стали, толщина которой равна 0,8 мм, с порошковой окраской. Не требует демонтажа кровельных листов.
Крюк короткий (150х100)
Предназначен для подвеса желоба на лобовую доску. Монтируется непосредственно перед укладкой кровельного материала. Изготовлен из оцинкованной стали, толщина которой равна 4 мм, с порошковой окраской. По сравнению с требованиями евронорм EN612, имеет в полтора раза завышенный запас прочности.

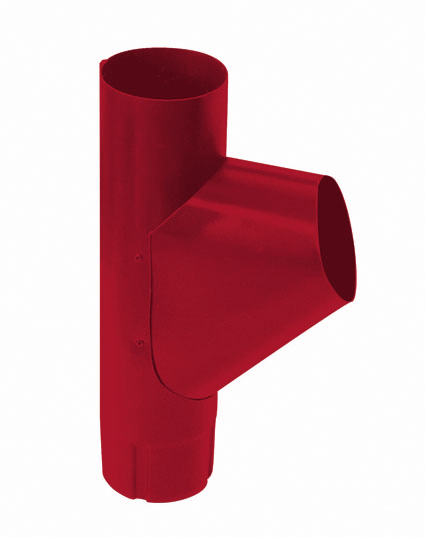

Тройник трубы
Используется для соединения двух водосточных труб в одну.

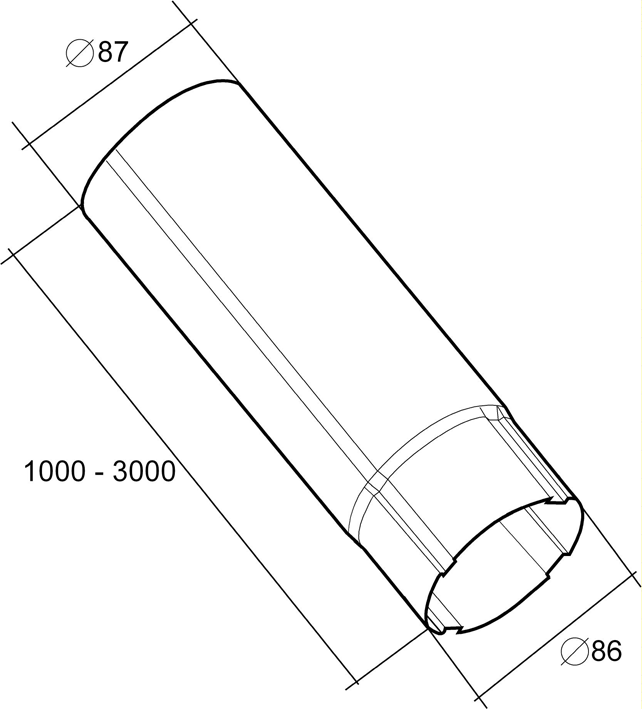

Круглая труба, L 3 м
Осуществляет вертикальный слив дождевой воды. Внешний фальцевый шов сохраняет ровную внутреннюю поверхность трубы, препятствуя замусориванию и заторам. А также увеличивает пропускную способность.
Круглая труба соединительная, L 1м
Разработан как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально использование трубы, длина которой 3 метра. Обжата с двух сторон, позволяя использовать трубы по 0,5 метра.

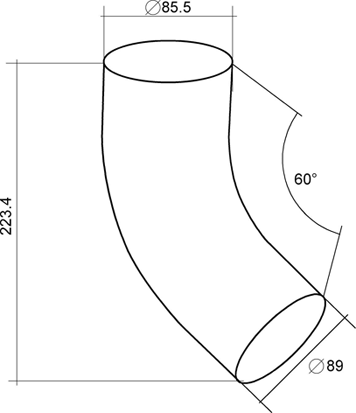

Колено трубы, 60°
Используется для изменения направления потока по трубе. Поперечные швы, складки и гофры отсутствуют, что повышает надежность и долговечность. Обеспечивает плотное соединение и легкость при монтаже.

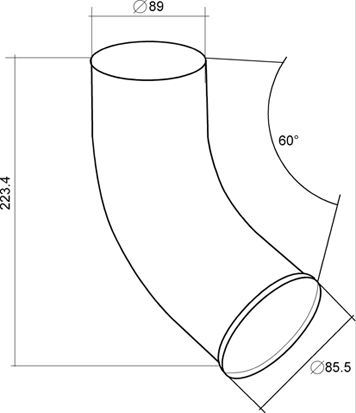

Колено стока
Обеспечивает отвод воды от фасада, в том числе в систему ливневой канализации. Гладкое формование исключает скопление мусора, обеспечивая тем самым долговечность.

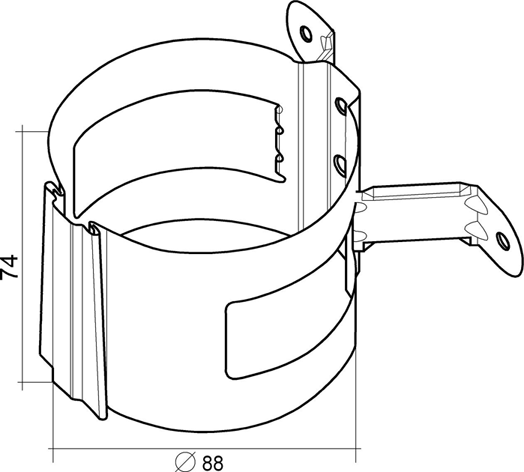

Кронштейн трубы (на дерево)
Служит для крепления трубы на деревянные и прочие легкие стены, используя саморезы.
Кронштейн трубы (на камень)
Используется для крепления трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (L 120 мм).
