Инструкция по монтажу водостока

1. Выбор размеров желоба и трубы.

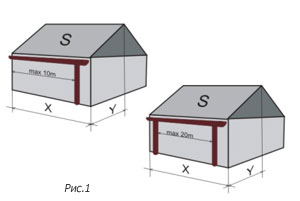

Умножьте длину Х на ширину Y, чтобы получить площадь ската S (рис.1). Выберите размеры труб и желобов в соответствие с Таблицей 1.

Следует учитывать, что максимальная длина желоба на одну воронку не должна превышать 10 метров. Максимальная длина желоба между двух воронок - 20 метров.


Таблица 1.

Размер1 труба2 трубы
ЖелобтрубаS m2m2
1258750-100100-200
150100100-200200-400



2. Установка крюков крепления желоба.

При установке длинных крюков, из расчета заданного наклона желоба отметьте карандашом места загибов крюков (рис.2). Пронумеруйте крюки, чтобы не перепутать их при установке. Рекомендуемый уклон по горизонтали не более 2,5 мм/пог.м. Монтаж начинается с закрепления наибольшего и наименьшего крюка . Между ними натягивается "шнурка", обозначающая дно желоба. Крюки следует устанавливать на стропильную ногу или на обрешетку кровли (рис.3). Расстояние между крюками не должно превышать 600 мм для стали и Zn-Ti, и 300 мм для меди.

Крюки крепятся шурупами. Если желоб имеет две водосточные трубы, то желоб устанавливается с наклоном от середины расстояния между трубами.

Выполняя загиб крюков, делайте поправку на угол наклона: передний край желоба должен быть на 6 мм ниже заднего.

Установка коротких крюков выполняется по аналогии с установкой длинных крюков. Крепятся короткие крюки на лобовую доску (рис.4). Первыми закрепляются крайние крюки, учитывая наклон желоба.

3. Установка воронок желоба.

Отметьте местоположение воронки желоба и выпилите отверстие ножовкой (рис.5), либо вырежьте ножницами по металлу. Подогните плоскогубцами кромки получившегося отверстия вниз. Оденьте воронку, зацепив передним фальцем за переднюю кромку желоба (рис.6), и загните пластины фиксаторы воронки вокруг задней кромки желоба (рис.7).

Воронка желоба устанавливается на желоб до его окончательного крепления к крюкам крепления желоба.

4. Установка заглушек желоба.

Установите заглушки на торцы желоба в следующем порядке:

вставьте резиновый уплотнитель ребристой частью вверх (рис.8);

приложите заглушку к торцу и надавите на нее, постукивая ладонью по заглушке, запустите торец желоба за верхнюю часть резинового уплотнителя (рис.9);

окончательно осадите заглушку киянкой или резиновым молотком;

аккуратно загните заднее "ухо" заглушки внутрь так, чтобы она зашла в зацепление с задней частью желоба;

заглушка является универсальной, что позволяет ее использовать как справа, так и слева.





5. Установка желобов.

Вставьте желоб в крюк, заведя его переднюю часть за носик крюка так, чтобы носик крюка оказался внутри завитка желоба (рис.10). Поверните желоб на 90° в сторону кровельного ската. Затем расположите желоб внутри крюка и зафиксируйте с помощь специальных пластин фиксаторов (1) (рис.11).

6. Установка соединителей желобов.

Вставьте резиновый уплотнитель (1) в соединитель желоба (2) ребристой стороной вверх, предварительно удалив с резинового уплотнителя защитную пленку и освободив самоклеящуюся полосу. Отогните фиксатор пряжки (3) на 60-90° (рис.12).

Накиньте соединитель на заднюю часть желоба стороной, противоположной замку соединителя (4) (рис.13). Выровняйте соединитель по центру стыка желобов так, чтобы желоба не соприкасались между собой (расстояние между желобами - 3-4 мм). Подтяните фронтальную часть соединителя к желобу и защелкните замок (рис.14). Застопорите замок, вернув фиксатор (3) в первоначальное положение.

7. Установка углов.

Углы (внутренний и наружный) устанавливаются по аналогии с желобом (рис.15, рис.16).

Углы соединяются с желобами посредством соединителей желобов. Особенностью установки углов является то, что каждый угол самостоятельно вывешивается на два дополнительных крюка. Также дополнительные крюки устанавливаются на край желобов в местах стыковки с углами.

8. Выбор длины промежуточной трубы.

Выбор длины промежуточной трубы можно сделать на основе Таблицы 2.

Колена универсальные (1)(2)(3) устанавливаются как показано на рис.17.

Как правило, для установки колена (3) используют хомут крепления трубы, который служит нижним опорным элементом, обеспечивая фиксацию водосточного стояка и, одновременно, надежное соединение колена с водосточной трубой.



Таблица 2.

u, мм

400

450

500

550

600

650

700

750

800

850

900

950

h, мм

340

355

375

395

410

430

450

465

485

505

520

540

L, мм

240

290

345

400

455

505

560

610

665

720

770

825

9. Установка хомутов крепления трубы.

Хомут крепления трубы используется для всех типов и видов стен.
Порядок установки (рис.18, 19):
  • просверлить отверстие для дюбеля;
  • забить дюбель в стену;
  • завернуть метиз (1) в дюбель, используя ключ;
  • накинуть заднюю часть хомута трубы (2) на метиз и завернуть до упора;
  • поместить трубу (3) в заднюю часть хомута, приложить переднюю часть хомута (4) и зафиксировать части хомута (2) и (4) винтами (5)
  • Рекомендуемый шаг установки хомутов крепления трубы 2 метра.
    В случае установки хомутов на вентилируемые, либо утепленные снаружи фасады рекомендуется использовать шпильку удлинитель (6) и соединительную гайку (7) (Рис.20).
