Фасадные кассеты PUZZLETON Z

Дополнительная
информация


Производство фасадных кассет PUZZLETON Z, осуществляют традиционной прямоугольной формы, которая значительно упрощает монтаж.

Производственные мощности Компании Металл Профиль позволяют осуществлять производство фасадных кассет  PUZZLETON Z любых сложных форм:
  • угловой,
  • треугольной
  • трапециевидной,
и т.д., позволяя реализовать любое архитектурное решение, придавая тем самым фасаду целостный и эстетичный внешний вид.

К особенностям фасадных кассет  PUZZLETON Z относится их минимальный вес при гарантии высоких показателей прочности.

Главное отличие фасадных кассет  PUZZLETON Z заключается в открытом способе монтажа. То есть, использование для крепления подобранных в цвет метиз. Очень важно подобрать крепеж в цвет материала, дабы не нарушить целостность внешнего вида отделки. Компания Металл Профиль предлагает метизы для крепления фасадных кассет в самых различных цветов и оттенков.

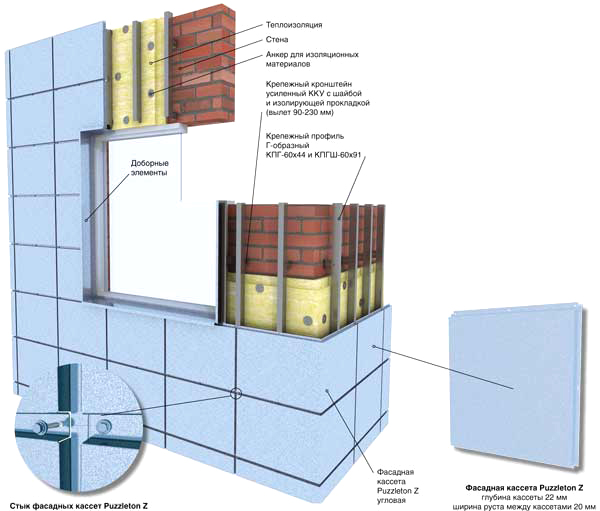

Фасадные кассеты  PUZZLETON Z необходимо располагать на расстоянии в 20 мм, при глубине кассет в 23 мм. Конструкция изделия разработанатаким образом, чтобы максимально упростить установку: фланцы кассет отогнуты для крепления саморезами с шестигранной головкой. Установку вентилируемого фасада следует начинать снизу, слева направо. Более подробную инструкциювы найдете в документации Металл Профиль.

Фасадные кассеты  PUZZLETON Z негорючие, что дает возможность использовать их при облицовке зданий, к которым предъявляются высокие требования по пожарной безопасности. Кассеты поставляются как отдельно, так и в составе системы вентилируемого фасада Металл Профиль.

Возможные формы фасадных кассет

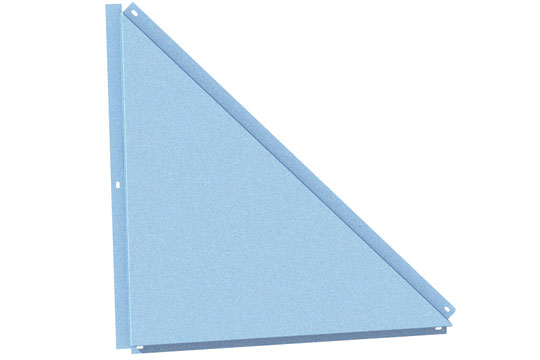

Треугольная

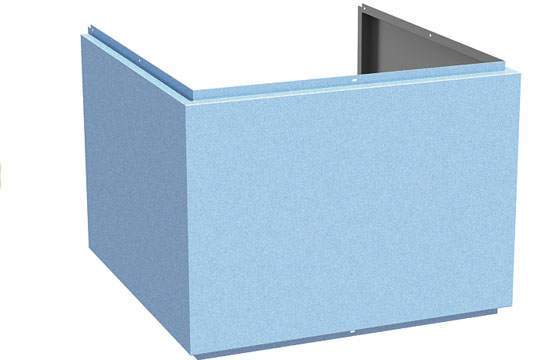

П-образная

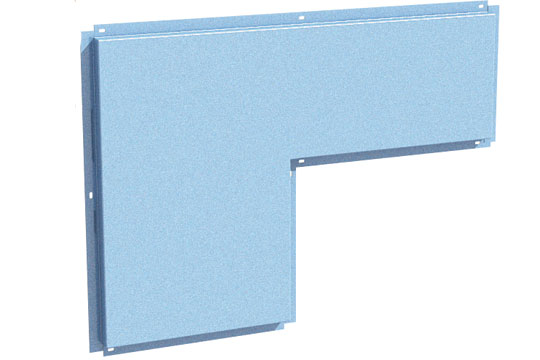

Г-образная

Размеры

Cправочные размеры:

ширина заготовки: 1250 мм

дополнительные монтажные отверстия Р изготавливаются:
  • одно отверстие при 1400>Н≥700, по центру
дополнительные монтажные отверстия С изготавливаются:
  • одно отверстие при 1400>W≥700, по центру
  • отверстия Т для удаления влаги изготавливаются:
  • два отверстия при W<700 на расстоянии 100 мм от края эффективной площади
  • три отверстия при 1400>W≥700, два, на расстоянии 100 мм от края эффективной площади,одно по центру
t=0.7 (1.2)

фасадная кассета PUZZLETON Z (открытое крепление) имеет один фиксированный размер по ширине(W) или высоте(Н) кассеты, в зависимости от расположения заготовки на рулоне металла (т.е. фиксированный размер кассеты применяется на ширину подката, либо 1/2 ширины подката). Второй размер кассеты (высота(Н) или ширина(W) соответственно) может быть любым в диапазоне от 470 мм до 1500 мм для высоты (H) и от 350 до 1500 для ширины (W) кассеты.

Расположение на подкате (высота (H) х ширина (W)):

Верхняя крепежная полка поперек подката:
  • целый рулон Нх1155
  • половина рулона Нх540
Верхняя крепежная полка вдоль подката:
  • целый рулон 1155хW
  • половина рулона 540xW
