Инструкция по монтажу кровельной вентиляции Krovent

Дополнительная
информация


Схема по монтажу кровельного вентиля Base-KTV

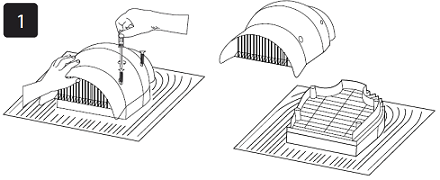

1. Снимите колпак вентиля, открутив 4 самореза.

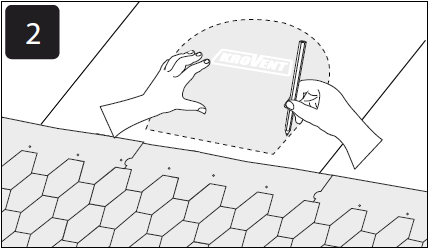

2. Прислоните трафарет проходного элемента к кровле и очертите отверстие для выпиливания на скате кровли.

3. Лобзиком вырежьте строго по контуру отверстие в кровле.

4. Нанесите на нижнюю часть элемента битумный клей.

5. Прислоните элемент к кровле так, чтобы он был внахлест на мягкой черепице на 20 мм и забейте кровельные гвозди по краям проходного элемента в специальные отверстия.

6. При дальнейшем монтаже черепицы нужно аккуратно ее подрезать впритык к вороту проходного элемента.

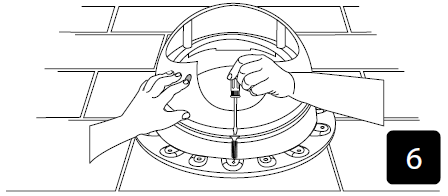

7. Установите колпак вентиля.



Схема по монтажу кровельного вентиля Base-KTV SeamRoof

1. Снимите колпак вентиля, открутив 4 самореза.

2. Прислоните трафарет к фальцевой или мягкой кровле и очертите отверстие для выпиливания на скате кровли.

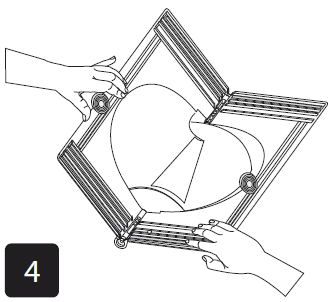

3. Аккуратно, начиная с верхней части вентиля, приклейте уплотнитель, снимая защитную пленку. Уплотнитель состоит из двух частей.

4. Вырежьте строго по контуру отверстие в фальцевой или мягкой кровле, лобзиком либо ножницами.

5. Нанесите силиконовый герметик на резиновый уплотнитель по всей длине.

6. Установите проходной элемент на кровлю и закрепите саморезами.

7. Установите колпак вентиля.




Схема по монтажу кровельного вентиля Base-KTV WaveRoof

1. Снимите колпак вентиля, открутив 4 самореза.

2. Прислоните трафарет к металлочерепице и очертите отверстие для выпиливания на скате кровли.

3. Аккуратно, начиная с верхней части вентиля, приклейте уплотнитель, снимая защитную пленку. Уплотнитель состоит из двух частей.

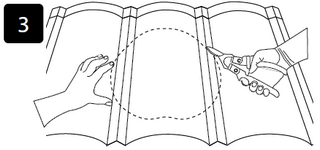

4. Вырежьте строго по контуру отверстие в металлочерепице, лобзиком либо ножницами.

5. Насадите молотком клипсы на металлочерепицу в верхней и нижней части крепежа проходного элемента так, чтобы саморезы прошли сквозь клипсы. Клипсы в комплект вентиля не входят.

6. Нанесите силиконовый герметик на проходной элемент по всей длине резинового уплотнителя.

7. Установите проходной элемент и закрепите саморезами верхний и нижний края через клипсы.

8. Закрепите саморезами все оставшиеся отверстия; если профиль имеет сильное отклонение от базового профиля, то следует использовать дополнительные клипсы до плотного прижатия проходного элемента к металлочерепице.

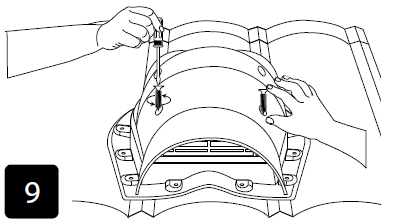

9. Установите колпак вентиля и закрепите 4 саморезами.




Инструкция по монтажу конькового элемента Pipe-Cone

1. Соедините между собой два полуоснования, аккуратно вставляя одно основание в другое сверху вниз.

2. Приложите коньковый элемент к коньку вашей кровли и закрепите нужный угол элемента двумя черными саморезами 3,8 -41 по краям.

3. Вырежьте отверстие на коньке вашей кровли.

4. Установите на элемент по бокам короткий уплотнитель, аккуратно снимая защитную пленку; с торцов установите длинный уплотнитель в два ряда, если уплотнитель слишком длинный, то подрежьте его до нужной длины.

5. Установите проходной элемент на конек кровли и сильно его прижмите рукой, закрепите элемент 12-ю черными саморезами 4,2–70 по бокам.

6. Установите на проходной элемент в вертикальном положении трубу Pipe-VК и закрепите её 4 кровельными саморезами.

7. Установите (по необходимости) кровельный колпак HupCap на трубу.Поверните колпак по часовой стрелке до плотного прилегания к трубе.



Инструкция по монтажу основания вентиляционных труб Base-VT

1. Прислоните проходной элемент к кровле и очертите отверстие для выпиливания на скате кровли.

2. Вырежьте строго по контуру отверстие на скате кровли лобзиком.

3. Нанесите на нижнюю часть элемента битумный клей.

4. Установите проходной элемент на скат кровли так, чтобы он был внахлест на мягкой черепице на 20 мм и в зависимости от угла наклона. Для этого нужно выбрать буквенное значение на основании. Нужная буква должна смотреть на конек кровли; в специальные выемки в основание забейте кровельные гвозди.

Диапазоны углов в каждом из 4-х положений вентиляции “VT”:
  • Положение «С» - диапазон 20,0* … 10,0*
  • Положение «D» - диапазон 32,5* … 20,0*
  • Положение «А» - диапазон 55,0* … 42,5*
  • Положение «В» - диапазон 42,5* … 30,0*
5. Нанесите битумный клей вокруг основания и при дальнейшем монтаже черепицы аккуратно подрежьте ее впритык к вороту основания.

6. Установите на проходной элемент в вертикальном положении универ сальную трубу Pipe-VT и закрепите еём4 кровельными саморезами.

7. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.







Инструкция по монтажу основания вентиляционных труб Base-VT SeamRoof

1. Прислоните проходной элемент к фальцевой или мягкой кровли и очертите отверстие для выпиливания на скате кровли изнутри.

2. Аккуратно, начиная с нижней части вентиля, приклейте уплотнитель, снимая защитную пленку.

3. Вырежьте строго по контуру отверстие в фальцевой или мягкой кровле лобзиком либо ножницами.

4. Установите полусферу на основание в зависимости от угла наклона кровли, совместите риску с буквенным значением полусферы с риской на основании и прикрутите полусферу черными 4 саморезами 3,8-41 снизу.

Диапазоны углов в каждом из 4-х положений вентиляций «VT-Seam»:
  • Положение «С» - диапазон 20,0* … 10,0*
  • Положение «D» - диапазон 32,5* … 20,0*
  • Положение «А» - диапазон 55,0* … 42,5*
  • Положение «В» - диапазон 42,5* … 30,0*
5. Нанесите силиконовый герметик на резиновый уплотнитель по всей длине.

6. Установите проходной элемент на кровлю и закрепите кровельными саморезами.

7. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

8. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.












Инструкция по монтажу основания вентиляционных труб Base-VT WaveRoof

1. Прислоните проходной элемент к металлочерепице и очертите контур маркером изнутри.

2. Аккуратно, начиная с нижней части вентиля, приклейте уплотнитель, снимая защитную пленку.

3. Вырежьте строго по контуру отверстие в металлочерепице лобзиком либо ножницами.

4. Насадите молотком клипсы на металлочерепицу в верхней и нижней частях крепежа проходного элемента так, чтобы саморезы прошли сквозь клипсы.

5. Установите полусферу на основание, в зависимости от угла наклона кровли совместите риску с буквенным значением полусферы с риской на основании и прикрутите полусферу черными 4 саморезами 3,8-41 снизу.
  • Положение «С» - диапазон 20,0* … 10,0*
  • Положение «D» - диапазон 32,5* … 20,0*
  • Положение «А» - диапазон 55,0* … 42,5*
  • Положение «В» - диапазон 42,5* … 30,0*
6. Нанести силиконовый герметик на резиновый уплотнитель, по всей длине.

7. Установите проходной элемент и закрепите саморезами верхний край и нижний края через клипсы.

8. Закрепите саморезами все оставшиеся отверстия, если профиль имеет сильное отклонение от базового профиля, используйте дополнительные клипсы до плотного прижатия проходного элемента к металлочерепице.

9. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

10. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.
