Инструкция по установке водосточной системы Docke

Схема водосточной системы

























Порядок расчета водостоков Döcke

*Расчет следует делать для каждого карнизного свеса отдельно

1. Желоба

N желобов = L ÷ 3,0 м

2. Угловой элемент

N углов = Количество угловых соединений желобов

3. Кронштейны и удлинители

А) крепление на пластиковые кронштейны:

N пластик. кроншт. = L ÷ 0,6 м + N карниз. свесов

Б) крепление на металлические кронштейны или с использованием удлинителей:

N кронштейнов (N удлинителей) = L ÷ 0,6 м + 2N воронок + N соединителей

При использовании удлинителей необходимо дополнительно приобрести пластиковые кронштейны в количестве по варианту А

4. Заглушки

N заглушек = (N карниз. свесов - N углов) х 2

5. Колено 45° или 72°

N колен = 2 х N воронок

6. Воронки*

N воронок = S ската ÷ 50 м2 (но не менее одной на один скат)

7. Трубы*

N водостоков = (H стены ÷ 3,0м) х N воронок

8. Наконечники

N наконечников = N воронок

9. Защитная сетка воронки*

N сеток = N воронок

10. Хомут*

N хомутов = (H стены ÷ 1,5 м + 1) х N воронок

11. Соединительная муфта*

Н1

До 3 м

От 3 до 6 м

От 6 до 9 м

Без колен

1

2

3

С коленом

0

1

2


12. Соединитель желобов*

Длина свеса

До 3 м

До 6 м

До 9 м

Количество соединителей

0

1

2

Н1 – Высота от воронки до наконечника, м

H - Высота стены, м

S - Площадь, м2

L - Суммарная длина карнизов, м

N - Количество, шт

Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания

Общие положения

1. Обеспечение уклона желоба

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны располагаются по уровню шнура, который натянут между конечным кронштейном и воронкой. Разница в высоте между конечными точками шнура должна обеспечить уклон до трех миллиметров на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант применят для кровли с небольшим шагом обрешетки. Разницу в высоте обеспечивает выгибание кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба уменьшается по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант применяют для кровли с большим шагом обрешетки. Линии сгибов всех удлинителей расположены на одинаковом расстоянии. Перемещение пластикового кронштейна по удлинителю, обеспечивает уклон. Место сгиба должно располагаться не ближе десяти миллиметров от точки крепления зажимной пластины кронштейна или не ближе десяти миллиметров от окончания прорези в удлинителе.

2. Обеспечение оптимального положения элементов относительно крыши


  • Свес крыши находится над желобом на расстоянии от 1/3 до 1/2 его диаметра.
  • Оптимальный зазор между линией продолжения крыши и верхней частью кронштейна в 25 мм - 30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя), либо перемещением пластикового кронштейна.


3. Обеспечение устойчивости от деформаций при вертикальной нагрузке
  • Расстояние между кронштейнами желоба не должно быть более чем 600 мм.
  • Воронка закрепляется в двух точках, или на двух кронштейнах/удлинителях
  • Соединитель желоба закрепляется в одной точке или на одном кронштейне/удлинителе.
  • Торец углового элемента располагается не более чем в 150 мм от ближайшего кронштейна.
  • Расстояние от заглушки до ближайшего кронштейна не должно больше 250 мм.
4. Обеспечение компенсации температурных линейных расширений
  • Желоб монтируется в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства монтажа, по краям линии сформированы точечные микроупоры, до контакта с которыми нужно вставить желоб.
  • Расстояние от торцевой поверхности заглушки до элементов конструкции дома не должно быть менее чем 30 мм.
5. Обеспечение герметизации системы
  • До того как начать установку следует очистить сопрягаемые поверхности от загрязнений, а также убедиться в наличии резиновых герметизирующих прокладок и в том, надежно ли они установлены в гнезда. Прокладки должны доходить до концов гнезд.
  • Должны быть установлены все заглушки. Концы желобов выступают за боковой срез кровли на 50 мм -100 мм.

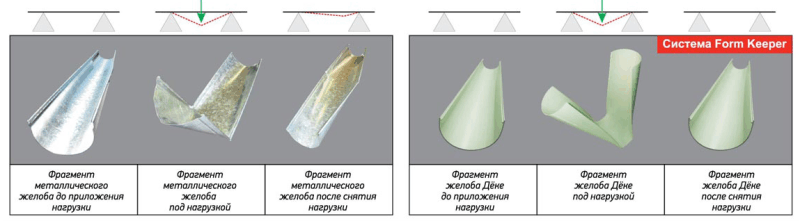

Сравнение характеристик желобов под нагрузкой

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны
  • Крепление пластикового кронштейна, воронки и соединителя происходит саморезами, непосредственно к лобовой доске.
  • Для крепежа желоба в пластиковом кронштейне нужно в обязательном порядке завести в зажим кронштейна кромку близлежащего к лобовой доске края желоба. Далее, спуская желоб в приемник кронштейна, усилено надавливая на противоположный край желоба в месте зажима, завести кромку в зажим до характерного звука (щелчка).
  • При монтаже на лобовую доску необходимо закрепить соединение доски с кровлей для предотвращения ее срыва при нагрузке от снега.
Кровля без лобовой доски. Крепление на металлические кронштейны
  • Крепление кронштейнов происходит непосредственно к элементам конструкции крыши.
  • Для того чтобы закрепить желоб, воронку или соединитель в металлических кронштейнах, в первую очередь необходимо завести ближайший к крыше край желоба под зацеп кронштейна, затем опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.
Кровля без лобовой доски. Крепление с использованием удлинителей
  • Металлические удлинители применяются для обрешетки с большим шагом и крепятся к элементам конструкции крыши.
  • На металлические удлинители желоб крепится в пластиковых кронштейнах. Применяя удлинитель, пластиковый кронштейн крепится болтовым соединением, которое позволяет перемещать кронштейн, устанавливая уклон желоба. Болт с полукруглой головкой, М5х30, через шайбу вставляют в верхнее центральное отверстие кронштейна, минуя прорезь кронштейна и затягивая гайкой после того как пластиковый кронштейн был установлен в нужном положении. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не менее 15 мм. Пружинную шайбу устанавливают между шайбой и гайкой. Чтобы избежать вертикального перемещения, кронштейн дополнительно фиксируют на удлинителе через нижнее отверстие, либо болтом, М5х30 + 2 шайбы с шестигранной головкой, либо коротким саморезом.
  • Крепление воронки и соединительного желоба осуществляется болтовым соединением, М5х30 + 2 шайбы, непосредственно к соединителю. Воронка крепится на два болта, а соединитель на один.
Крепление трубы и фитингов


Труба и фитинг крепятся друг к другу при помощи универсального хомута.

Место, куда должен быть установлен хомут, выделено красным цветом.



Использование универсального хомута

Возможны два способа фиксации:

  • Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
  • Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».

Основу хомута приворачивают саморезом, диаметр которого М6, длина от 50 мм, к стене дома. Дужки хомута вставляют в основу до упора. Хомут стягивается болтом с полукруглой головкой М5, длина 40 мм, и гайкой.

Последовательность монтажа

Монтаж водосбора
  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской - от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской - установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно быть более чем 3080 мм.
  • Установить промежуточные кронштейны 9 с учетом п.З «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель). Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4.
  • Надеть заглушку воронки 12 на открытый конец воронки.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.
Монтаж водослива
  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. Зафиксировать муфту или колено 13 на воронке 11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива. (Колено 13, Отрезок трубы 14, Колено 15).

При сборе фигурной части водослива нужно придерживаться следующих правил:

Фитинги 13 и 15 в фигурной части водослива крепятся друг с другом исключительно через промежуточный отрезок трубы 14 и крепятся на отрезке трубы саморезами.
  • Закрепить нижний фитинг 15 хомутом 16 в положении "Фитинг".
  • Надеть трубу 18 до упора на нижней фитинг 15 фигурной части водослива.
  • Установить трубу в вертикальном положении, отметив места монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15. Зафиксировав ее в хомуте 17.
  • Средний хомут устанавливается в положении "Труба".
  • Отрезать конечный кусок трубы необходимой длины 21, Надев его на муфту 19, муфту с трубой надеть на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома на уровне с местом фиксации хомута на муфте 19. Отступить ниже на 10 мм .
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20. Хомут устанавливается в положении "Фитинг". Если длина отрезка трубы более чем 1500 мм, необходимо зафиксировать ее посередине универсальным хомутом. Хомут устанавливается в положении "Труба".
  • Наконечник надеть на трубу. 23. Отметить место монтажа хомута 22. Отступить ниже на 10 мм .
  • Наконечник 23 надеть на трубу 21, зафиксировав его в универсальном хомуте 22.
  • Хомут устанавливают в положении "Фитинг".
  • Допустим вариант крепления наконечника к трубе саморезом.
Монтаж водосливных труб на сайдинг
  • Винтовая шпилька М8 - 1 шт.
  • Гайка М8 - 2 шт.
  • Шайбы Ø15 - 2 шт.
  • Винт М5х40 - 1 шт.
  • Гайка М5 - 1 шт.

(Идут в комплекте с хомутом)


  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется применять винтовую шпильку М8. При необходимости отрезать шпильку нужной длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При установке необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 мм до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома, на глубину не менее 40 мм, если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу 3 диаметром 15 мм.
  • Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой 6 диаметром 15 мм.
  • Установить хомут в нужном положении («Труба»\»Фитинг»). Затянуть гайку 2 под опорой хомута до упора, используя для этого гаечный ключ.
  • Вставить хомут 9 в опору хомута, закрепив его с помощью винта М5х40 7 и гайки М5 8.
Инструменты для монтажа
  • Для разметки: рулетка, карандаш.
  • Для крепления кронштейнов: отвертка, шуруповерт, дрель.
  • Для установки кронштейнов: шнур, ватерпас, шланговый уровень.
  • Для сгибания металлических кронштейнов: гибочная машинка.
  • Для распилов: ножовка, стусло, пила с мелким зубом.
