Стройте крыши правильно

Деревянные конструкции

Древесина - самый распространенный материал несущих конструкций чердачных скатных крыш. Преимущество отдается древесине хвойных пород. Древесина используется полусухая или воздушно-сухая влажностью не более 20%, а также она не должна иметь каких либо пороков. Необходимо чтобы деревянные конструкции соответствовали требованиям расчета по несущей способности (первая группа предельных состояний) и по деформациям, не препятствующим нормальной эксплуатации (вторая группа предельных состояний), учитывая характер и длительность действия нагрузки. Долговечность деревянных конструкций должна быть обеспечена конструктивными мерами, соответствующими указаниям СНиП II-25-80 "Деревянные конструкции". А так же, в определенно необходимых случаях, защитной обработкой, предусматривающей предохранение их от влаги, биоповреждения и возгорания. Древесина для несущих элементов деревянных конструкций должна соответствовать требованиям первого, второго и третьего сортов по ГОСТ 8486-66, ГОСТ 2695-71, ГОСТ 9462-71, ГОСТ 9463-72.

Утепление скатных крыш

Посредством утепления чердачных перекрытий, осуществляют теплоизоляцию холодных крыш. Для того чтобы обеспечить надежную теплозащиту чердачного перекрытия, необходимо слой пароизоляции "Алюбар", уложить с "теплой" стороны утеплителя, защищая его от увлажнения водяными парами внутреннего воздуха помещений. Рис. 1, 2

Рис. 1

Создавая надежную теплозащиту дома, теплоизоляционный материал необходимо укладывать непрерывно, не допуская разрывов теплоизоляции, и образование "мостиков холода". Утепляя чердачные перекрытия, материал укладывают на наружную стену, накрывая (перекрывая) собой вертикально расположенный утепляющий слой стены.

При устройстве мансард, утепляют все горизонтальные, вертикальные и наклонные поверхности помещения. Рис. 2


Рис. 2 Плиты утеплителя должны укладываться на основание плотно друг к другу и иметь одинаковую толщину в каждом слое.

Укладывая теплоизоляцию в несколько слоев, необходимо чтобы швы плит были устроены в разбежку.

Толщина слоя теплоизоляции ЛАЙТ БАТТС, см

Сопротивление тепплопередаче покрытия, (м.кв.*С)/Вт (см. табл. 1)

15,00

3,40

17,50

3,90

20,00

4,50

22,50

5,00

25,00

5,54

27,50

6,08

30,00

6,60

32,50

7,14

Ниже приведена таблица рекомендуемой толщины утеплителя для различных регионов России.

Приведенное сопротивление теплопередаче покрытия из условия энергосбережения для регионов России. Таблица №1 (СНиП II-3-79* "Строительная теплотехника", вып.1998 г.)

Наименование города

Сопротивление теплопередаче R, м.кв.*С)/Вт

Краснодар

3,60

Ростов-на Дону

4,05

Астрахань

4,05

Калининград

4,10

Волгоград

4,35

Тула

4,65

Санкт-Петербург

4,65

Москва

4,70

Вологда

5,00

Южно-Сахалинск

5,00

Казань

5.00

Петропавловск-Камчатский

5,05

Ижевск

5,10

Уфа

5,20

Екатеринбург

5,20

Архангельск

5,20

Хабаровск

5,20

Нижний Новгород

5,35

Омск

5,45

Тобольск

5,45

Новосибирск

5,50

Красноярск

5,50

Томск

5,65

Иркутск

5,70

Чита

6,10

Воркута

6,70

Магадан

6,30

Анадырь

7,00

Якутск

7,20

Необходимо чтобы теплоизоляционный материал заполнял все пространство, предусмотренное для него. Рисунок №3

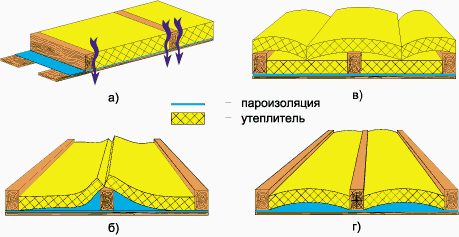

На рисунках ниже, приведены типичные ошибки при монтаже теплоизоляции. Рисунок №4:

а) очень маленькая толщина изоляции;

б) неверная ширина изоляции;

в) неверно подобрана изоляция по толщине;

г) очень широкий изоляционный материал.

При строительстве конструкции сопряжения стены и покрытия не допускайте ошибок, указанных на рис. 5, и больше всего вызывающих образование мостиков холода:

1. Совпадение вертикальных и горизонтальных швов разных строительных частей.

2. Кривые и искривленные балки и опоры каркаса создают в изоляционном слое воздушные каналы для прохода холодного воздуха.

3. Изоляционный материал неплотно прижат к теплой поверхности покрытия.

4. На объекте реконструкции: дополнительный слой теплоизоляции стены не доходит до слоя изоляции покрытия.


Рис. 3 Правильно уложенная теплоизоляция


Рис. 4 Типичные ошибки в укладке теплоизоляции


Рис. 5 "Мостики холода"

Вентиляция подкровельного пространства

Потребность в проветривании пространства между кровлей и кровельным основанием, в основном, зависит от:

1. Герметичности кровли и основания.
2. Толщины слоя теплоизоляции основания.
3. Влажности внутреннего и наружного воздуха.
4. Перепада температуры между конструкциями и наружным воздухом.

Конструкции скатных крыш, всегда необходимо устраивать проветриваемыми. Такими являются:

  • Крыши с проветриваемым пространством (холодные крыши).
  • Крыши, в которых утеплитель установлен по направлению ската (жилые мансарды).

Мероприятия по обеспечению надежности кровель:

  • беспрепятственный проход воздушного потока от карниза до конька.
  • Требуемая высота вентилируемой воздушной прослойки над теплоизоляцией определяется на основе расчета ее осушающего эффекта за годовой период эксплуатации и должна быть не менее 50 мм. Площадь приточно-вытяжных отверстий должна быть не меньше площади сечения вентилируемой прослойки (СНиП II-26-76 "Кровли").
  • Вытяжные отверстия необходимо устраивать в наивысшей точке кровли.

Примечание: 1. Для вентиляции чердачного помещения, в продольных наружных стенах зданий с чердачными покрытиями, нужно учитывать устройство приточно-вытяжных отверстий. С общей площадью сечения в каждой стене не менее 1:500 площади покрытия, либо устройство в покрытии слуховых окон. Приточно-вытяжные отверстия обязаны иметь металлическую сетку с ячейками размером не больше 20X20 мм (СНиП II-26-76 "Кровли"). Смотреть рисунок №1

2. В покрытиях зданий, допускаются над помещениями невентилируемые воздушные прослойки (пустоты), где относительная влажность воздуха не превышает 60%. В невентилируемых покрытиях запрещается использовать древесину и теплоизоляционные материалы на ее основе (СНиП II-26-76 "Кровли").

Таблица 2 Минимальная толщина вентилируемой воздушной прослойки

Длина ската

Угол наклона крыши

10 град.

15 град.

20 град.

25 град.

30 град.

5 м

5

5

5

5

5

10 м

8

6

5

5

5

15 м

10

8

6

5

5

20 м

10

10

8

6

5

25 м

10

10

10

8

Примечание: В общих случаях, таблица используется как основа для проектирования; при более сложных конструкциях крыш, задачей проектировщика является осуществление подробных расчетов.

Преимущества вентиляции:

  • снижение тепла, возникающего под кровельной обшивкой под действием солнечного излучения;
  • удаление пара, попадающего вверх из внутренних помещений (кухни, ванной и др.);
  • создание равномерной температуры по всей поверхности крыши во избежание образования льда.

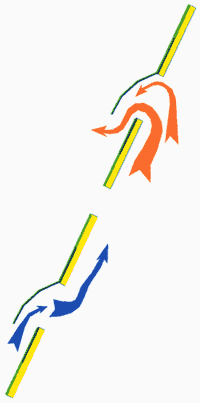

Возможные варианты решения вентиляции подкровельного пространства: (Рис. 1, 2, 6, 7)

Варианты устройства вентиляции подкровельного пространства при помощи специальных элементов (аэраторов)

Рис. 6 При уклоне скатов до 65 градусов применяется аэратор "Специальный"

Рис. 7 При уклоне скатов более 65 градусов применяется аэратор "Станцартый"

Изоляционные покрытия

"Подготовка оснований и нижележащих элементов изоляции"

Работая при отрицательной температуре воздуха, рулонные изоляционные материалы необходимо в течение двадцати часов отогреть до температуры как минимум 15°С, но не меньше, перемотать и доставить к месту укладки в утепленной таре.

Типы дополнительной гидроизоляции

Для дополнительной гидроизоляции кровли используются следующие рулонные подкладочные материалы:

- "Сейфити" - гидроизоляционная битумная мембрана на полиэстровой основе.

Толщина - 4мм/ 3мм,
Ширина - 1м,
Длина рулона - 10м;

- "Айсбар" - самоклеющаяся самозатягивающаяся мембрана с защитным слоем из СБС-битума.

Толщина - 1,3мм,
Ширина - 1м,
Длина рулона - 25м.

Внимание: При уклоне скатов до 30°, подкладочный слой укладывают по всей поверхности кровли, рядами параллельными карнизу, с продольным нахлестом 10см, поперечным - 20см (рис. 8);


Рис. 8

При уклоне скатов кровли более 30°, достаточно уложить мембрану в ендовы, по карнизу (шириной не менее 2м), вокруг дымоходных труб, вентиляционных шахт и мансардных окон, и в других местах вероятного скопления снега (рис. 9).


Рис. 9

Устройство кровель из штучных материалов

Устраивая деревянные основания (обрешетки) под кровли из штучных материалов, соблюдайте следующие рекомендации:

  • стыки обрешетки располагают вразбежку;
  • необходимо чтобы расстояние между элементами обрешетки соответствовало проекту;
  • в местах покрытия карнизных свесов, разжелобков и ендов, а также под кровли из мелкоштучных элементов, основания устраивают сплошными.

Для монтажа битумной черепицы ТЕГОЛА необходимо гладкое, сухое и чистое основание.

Временная защита кровельной конструкции

Для временной защиты кровельных конструкций используют "Стартбар" или "Стартбар-С".

"Стартбар" – это подкладка для всех видов кровельного покрытия, предотвращающая протечки в местах стыков подкровельных элементов при их неверном монтаже, а так же сглаживает возможные неровности обрешетки.

"Стартбар-С" - разновидность материала "Стартбар". Это специальное покрытие из противоскользящей ткани на полипропиленовой основе, обеспечивающая безопасную работу кровельщиков.

Водосточные системы

Водоотвод с крыши может быть как наружным, так и внутренним (через расположенные внутри здания стояки - водоотводы), организованным по водосточным трубам или неорганизованным (вода стекает с карнизного свеса на прилегающую территорию). Последний, используют исключительно в малоэтажных зданиях. Наружный организованный водоотвод используют в зданиях не выше пяти этажей.

Проектирование наружного организованного отвода воды с кровель, используя желоба и водосточные трубы, возможно только при обосновании; при этом детали наружных водостоков и размеры водосточных труб должны отвечать требованиям ГОСТ 7623-75.

Техника безопасности

Стадии безопасности кровельных и гидроизоляционных работ:

  • подготовка поверхности основания - сушка, выравнивание и обеспыливание;
  • подача материалов на рабочее место;
  • нанесение мастик и приклеивания рулонных материалов;
  • приготовление мастик на объекте строительства.

Работая на крыше с уклоном, превышающим 20°, необходимо использовать предохранительные пояса, а так же необходимо устраивать трапы шириной не меньше 0,3м с поперечными планками для упора ног.

Запрещается выполнение кровельных работ в гололед, туман, грозу и ветер со скоростью 15 м/с и более.

Используя газовую горелку, необходимо чтобы в зоне работ было не менее 2-х порошковых огнетушителей.

Инструмент, применяемый при укладке битумной черепицы и установке металлических конструкций

Укладывая покрытие "Тегола Канадезе", вам понадобятся следующие инструменты: карандаш, рулетка ручная 20м, "отбивка" (шнурка) с краской, нож для резки с крючкообразным и прямым (для серии ПРЕСТИЖ) лезвием, ножницы по металлу, пистолет или шпатель для нанесения мастики, молоток 0,5кг, газовая горелка.

Условия хранения и транспортировки гибкой черепицы

Битумную черепицу рекомендуется хранить в оригинальной упаковке в темном месте. Укладывают упаковки друг на друга в штабель, но не более тридцати рядов в высоту.
