Фасадные кассеты PUZZLETON

Дополнительная
информация


Производство фасадных кассет PUZZLETON осуществляют прямоугольной, угловой или иной сложной формы, позволяя воплотить в жизнь любую архитектурную идею. Монтируются при помощи скрытого крепления.Шляпный профиль закрывается цветной декоративной полосой. Вертикальный руст между кассетами должен быть от 5 до 30 мм, глубина кассет – 25 мм.

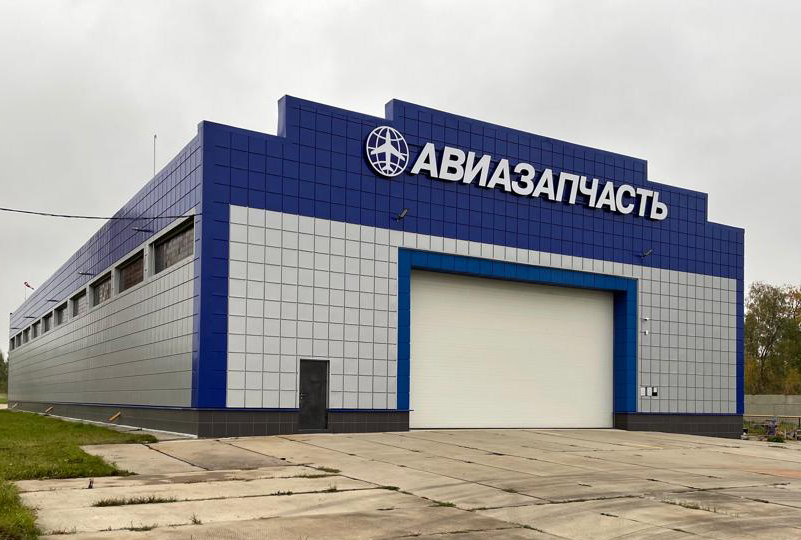

Фасадные кассеты PUZZLETON применяют в составе системы вентилируемого фасада Металл Профиль, которая позволяет в короткие сроки создать надежный и эстетичный фасад любого здания. Кассеты представлены стандартными типоразмерами, подходящими для решения большинства задач по устройству вентилируемых фасадов.

Горизонтальная PUZZLETON – 500х1180 (толщина стали 0,7 и 1,2 мм, оцинкованная с порошковым покрытием, а так же с покрытием полиэстер), 670х930мм (а, так же угловые стандартные кассеты, толщина стали 1,0-1,2 мм в различных вариантах полимерных покрытий), 510х510 мм и 510х750 мм (толщина стали 0,7 мм).

Вертикальная PUZZLETON – 1130х660 мм (толщина стали 1,0-1,2 мм оцинкованная с порошковым покрытием, а так же с покрытием PVDF Matt), 800х530 мм (толщина стали 0,7 и 1,2 мм, оцинкованная с порошковым покрытием, а так же с покрытием полиэстер) 880х660 мм (а, так же угловые стандартные кассеты, толщина стали 1,0-1,2 мм в различных вариантах полимерных покрытий) и 750х510 (толщина стали 0,7 мм).

Однако не смотря на стандартные размеры, Компания Металл Профиль может производить фасадные кассеты по индивидуальным размерам заказчика в короткие сроки.

Установка фасадных кассет PUZZLETON осуществляется особым способом, за счет чего, конструкция замка обеспечивает ровную поверхность фасада, компенсируя тепловое расширение между кассетами, обеспечивая надежный и длительный эксплуатационный период. Установку выполняют снизу вверх, слева направо, низ первой кассеты защелкивается на начальную планку, верх фиксируется самонарезающими винтами, затем низ последующей кассеты защелкивается за верхнюю часть нижней кассеты.

Возможные формы фасадных кассет


Прямоугольная
Угловая
вертикальная
Угловая
горизонтальная

Трапециевидная

Размеры


Cправочные размеры:

ширина заготовки: 1250 мм

элемент Д изготавливается:
  • один для кассет с размером W≥700 мм, по центру
отверстия Т для удаления влаги изготавливаются:
  • два отверстия при W<700 на расстоянии 100 мм от края эффективной площади
  • три отверстия при 1400>W≥700, два, на расстоянии 100 мм от края эффективной площади
  • одно по центру
t=0.7 (1.2)

фасадная кассета PUZZLETON (скрытое крепление) имеет один фиксированный размер по ширине(W) или высоте(Н) кассеты, в зависимости от расположения заготовки на рулоне металла (т.е. фиксированный размер кассеты применяется на ширину подката, либо 1/2 ширины подката). Второй размер кассеты (высота(Н) или ширина(W) соответственно) может быть любым в диапазоне от 470 мм до 1500 мм для высоты (H) и от 350 до 1500 для ширины (W) кассеты.

Расположение на подкате (высота (Н) х ширина (W)):

Верхняя крепежная полка поперек подката:
  • целый рулон: Нх1180
  • половина рулона: Нх555
Верхняя крепежная полка вдоль подката:
  • целый рулон: 1130хW
  • половина рулона: 515xW
