Данная черепица имеет все особенности популярной модели Рубин: гармоничная классическая волна кровельного покрытия, немецкое качество, которым отличается керамическая черепица BRAAS и технические инновации.

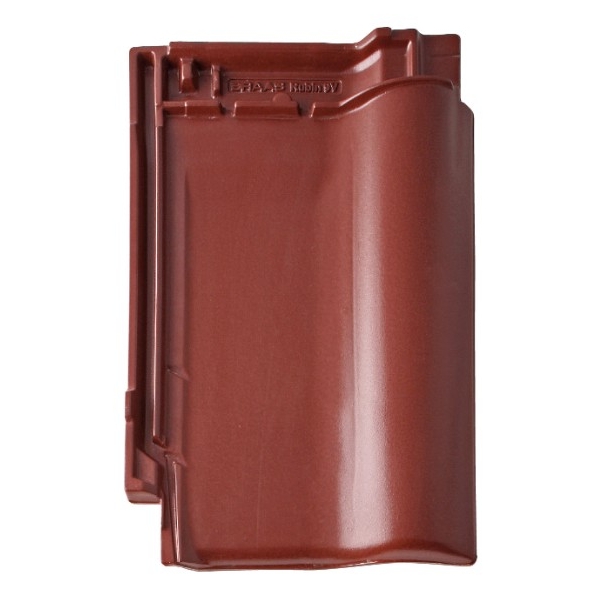

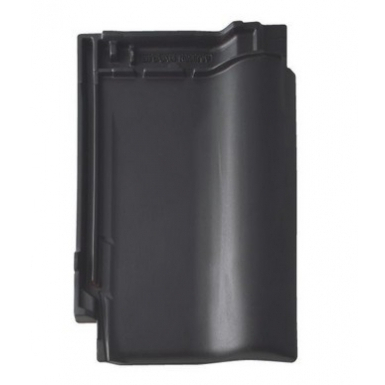

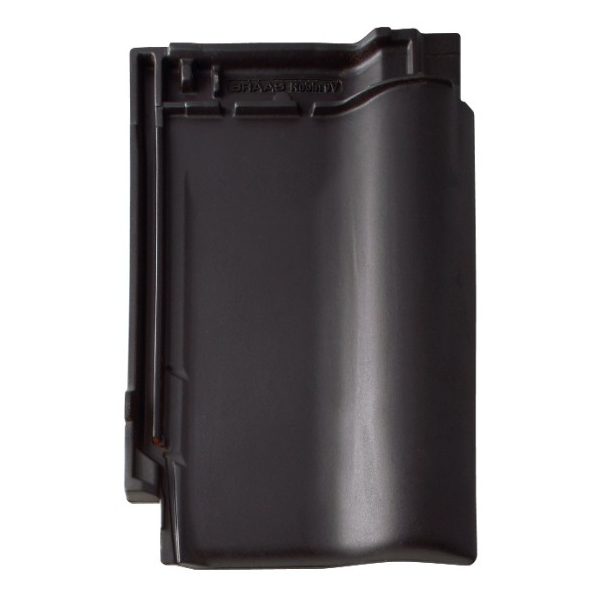

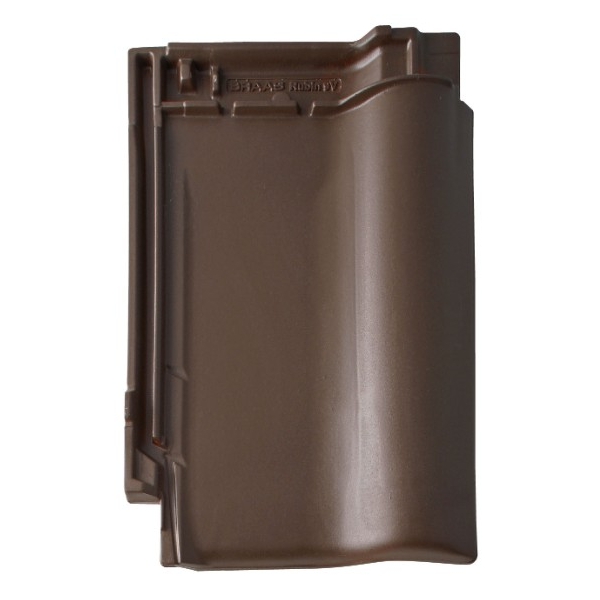

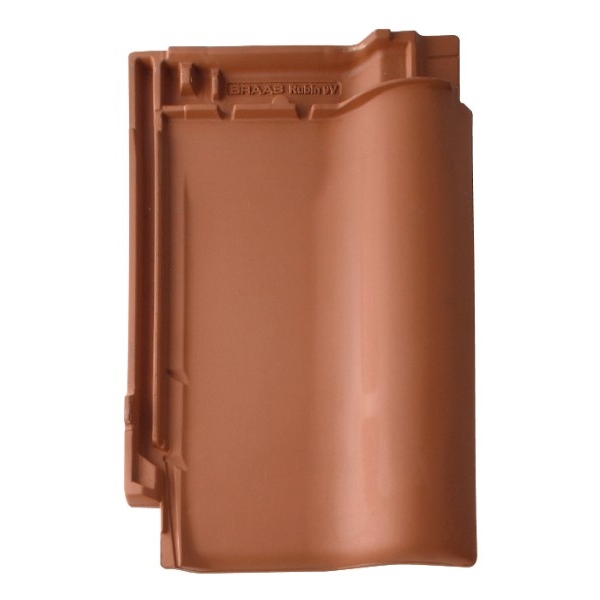

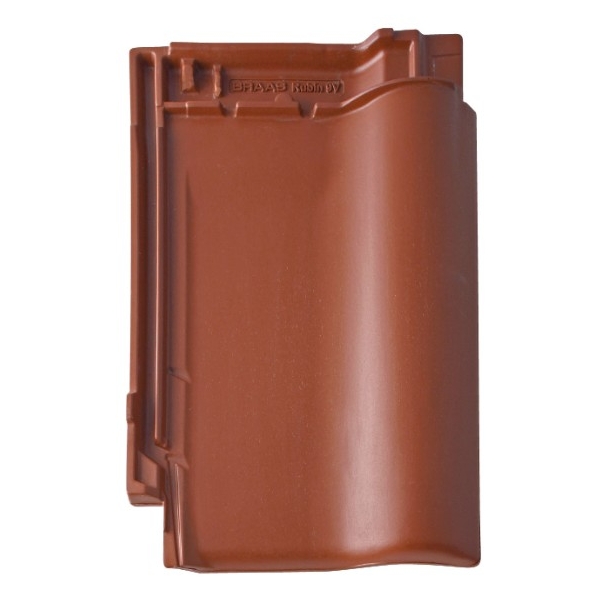

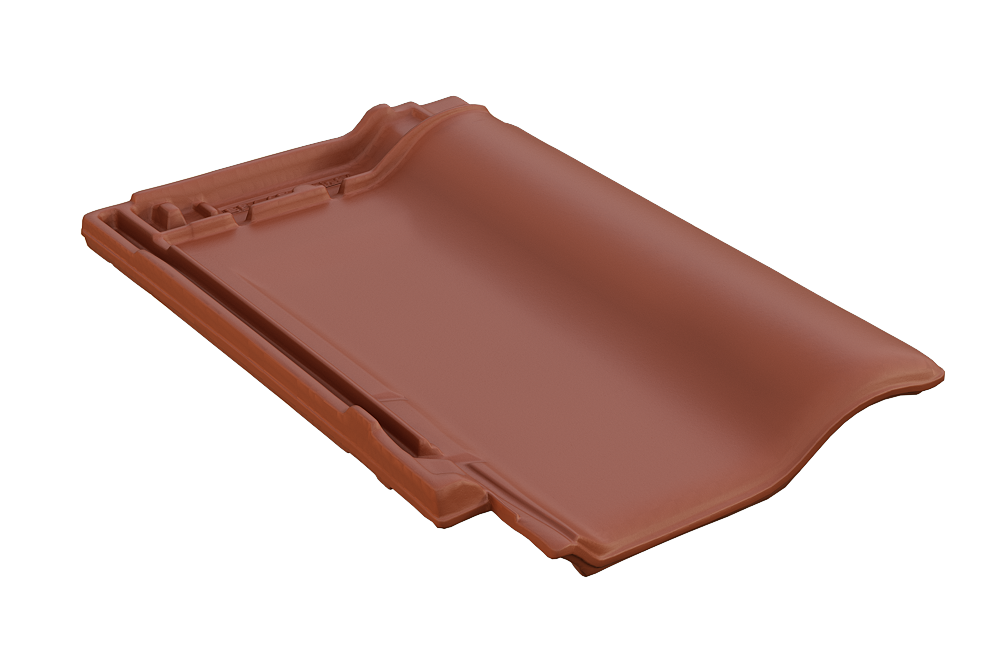

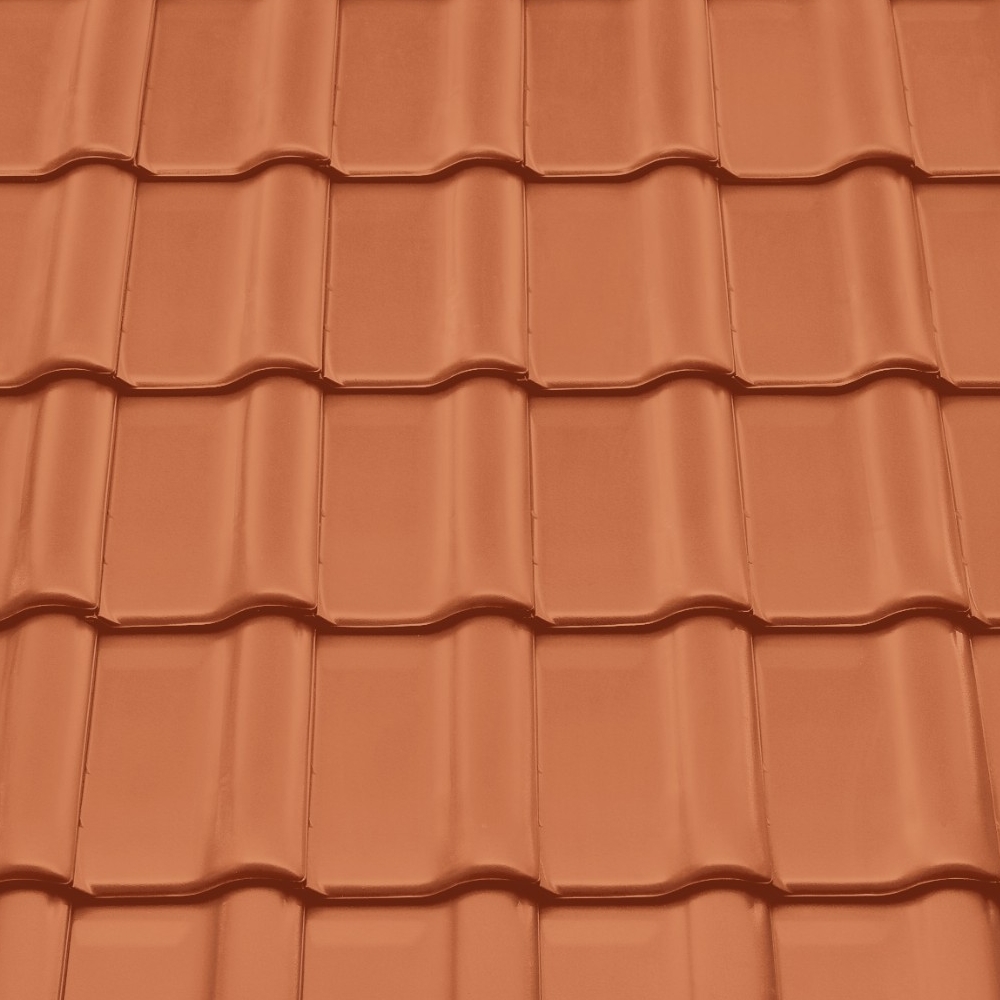

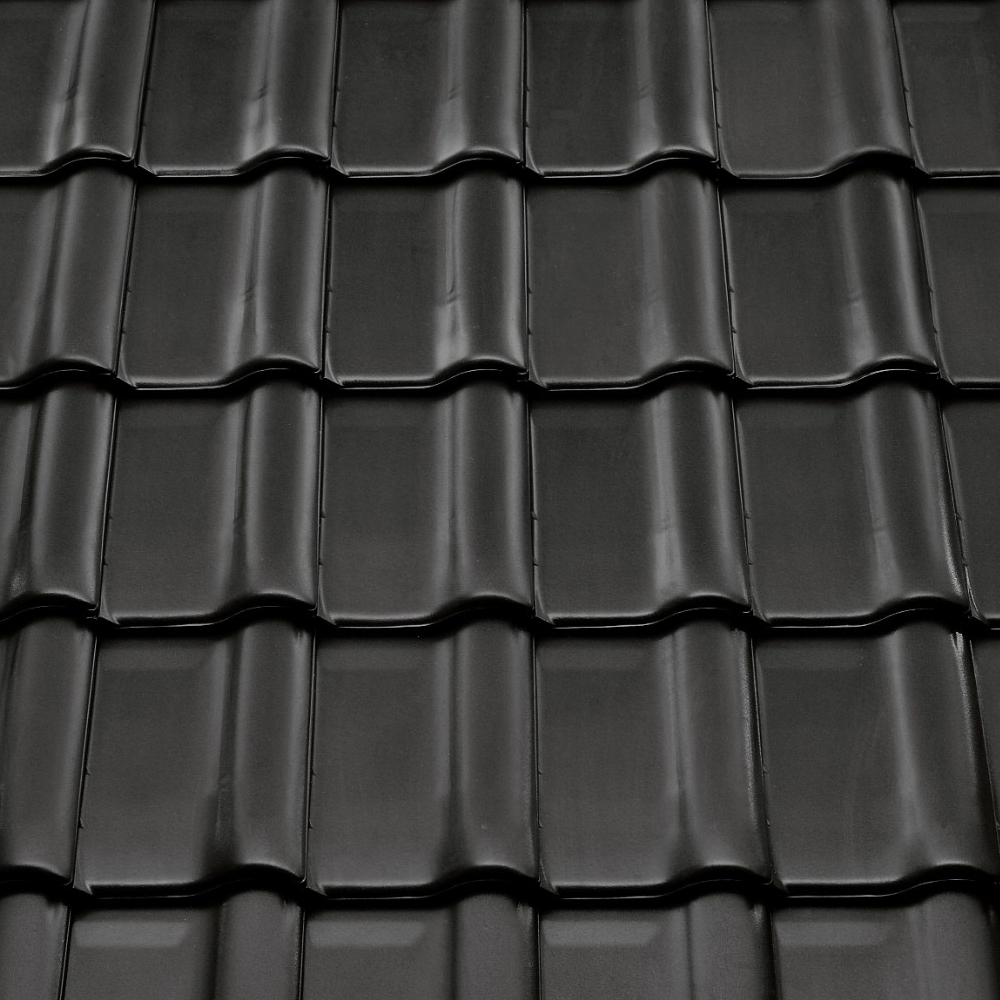

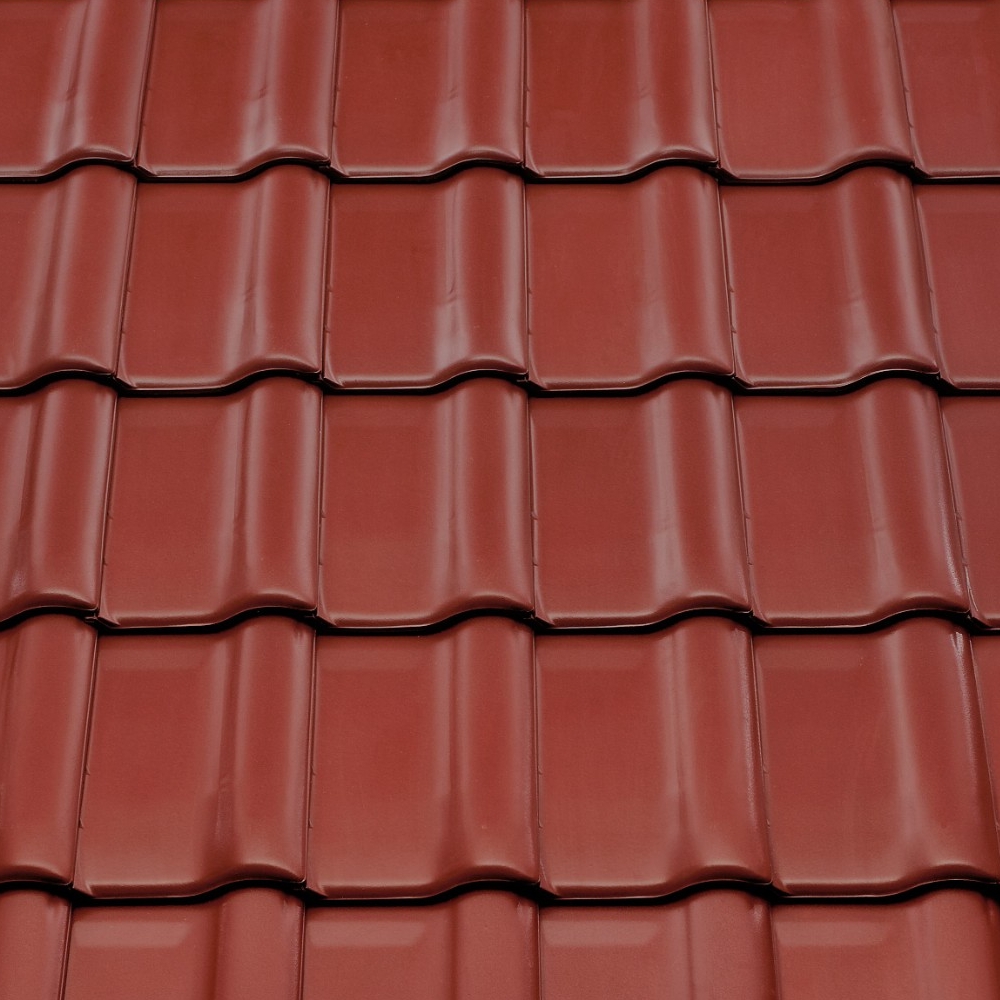

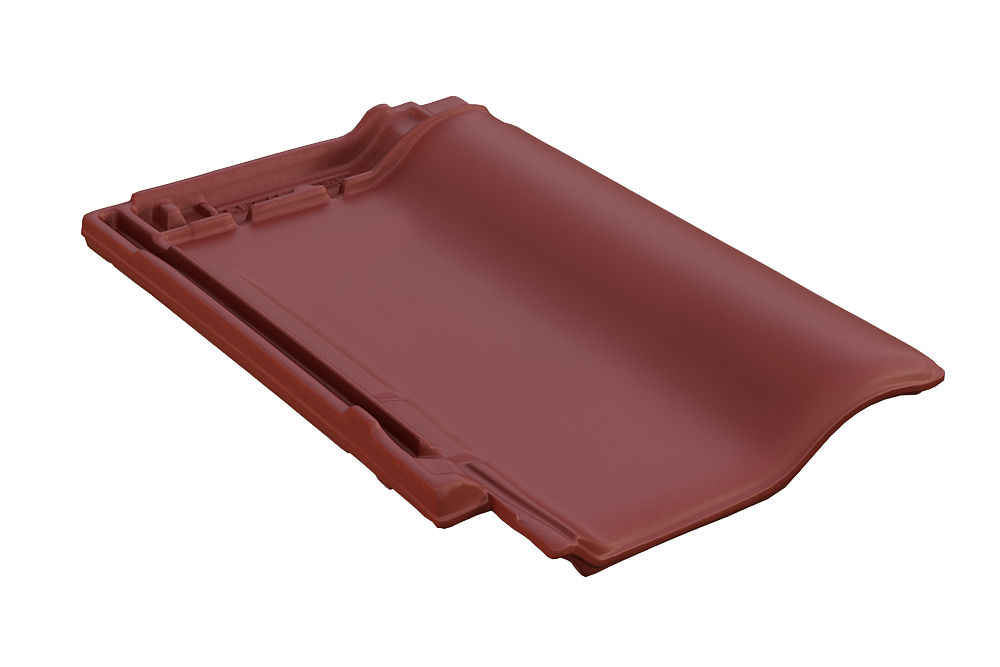

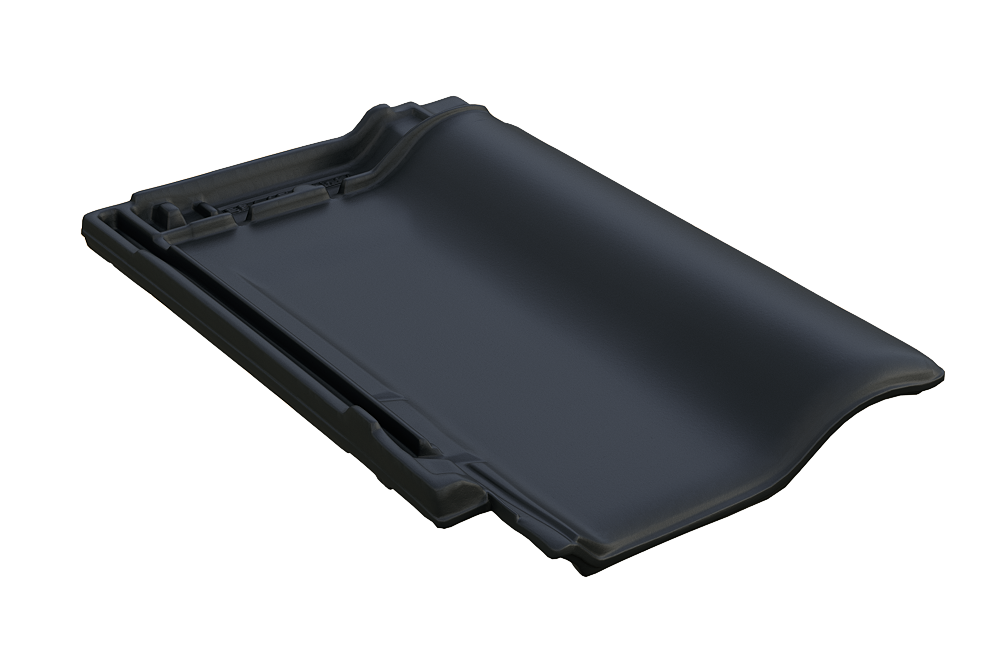

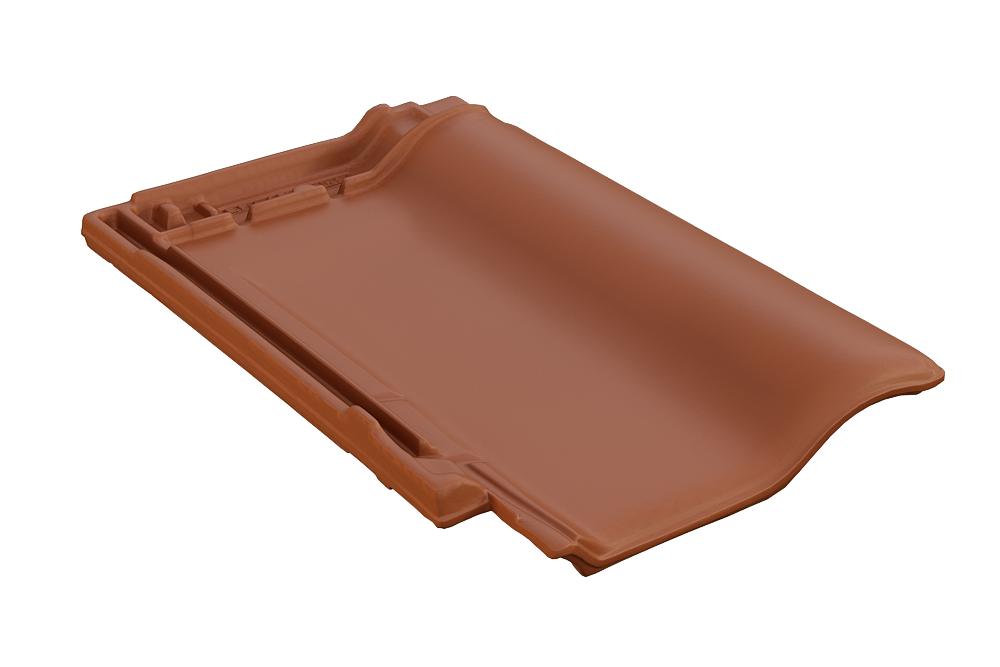

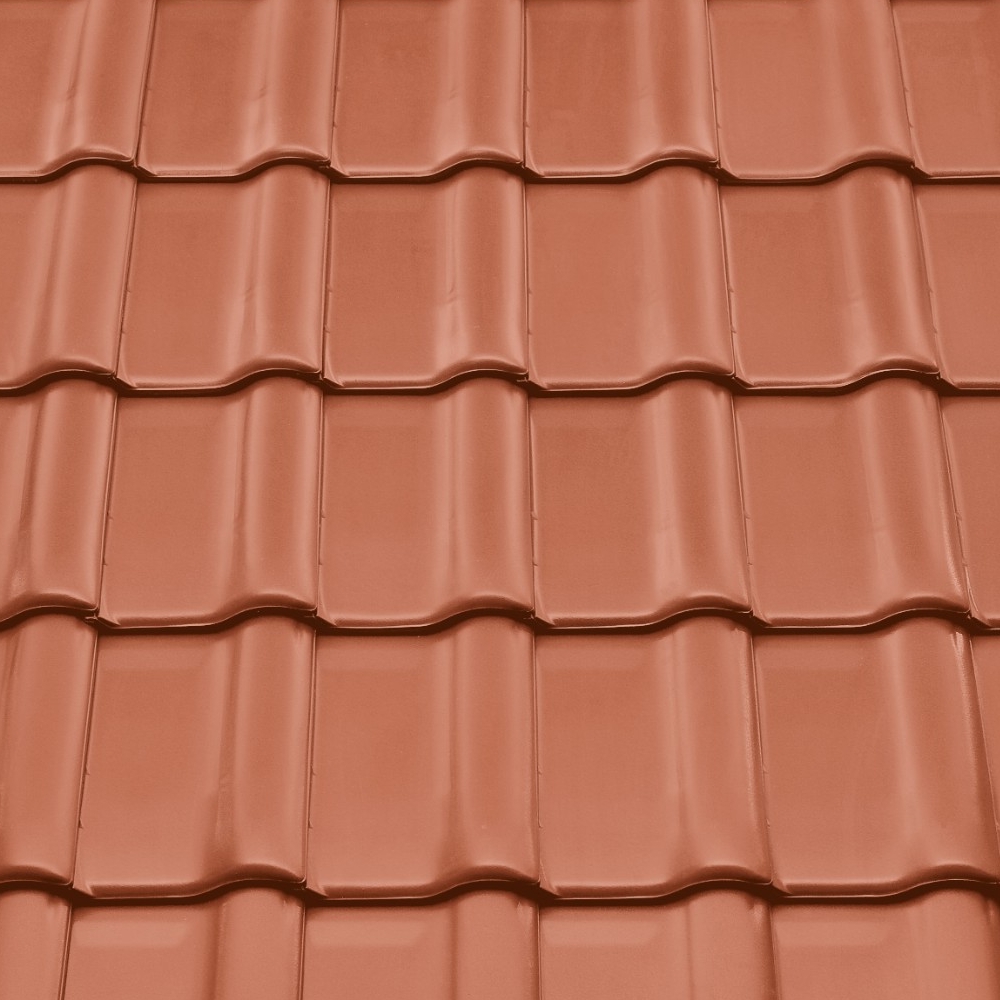

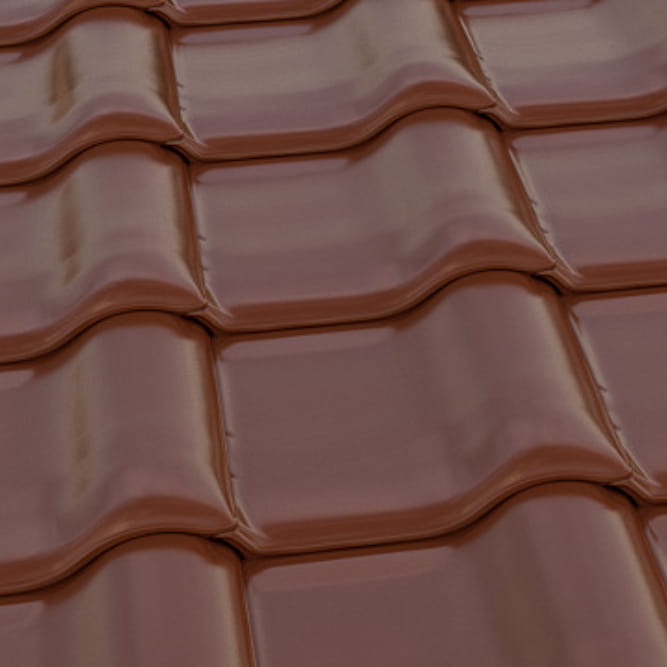

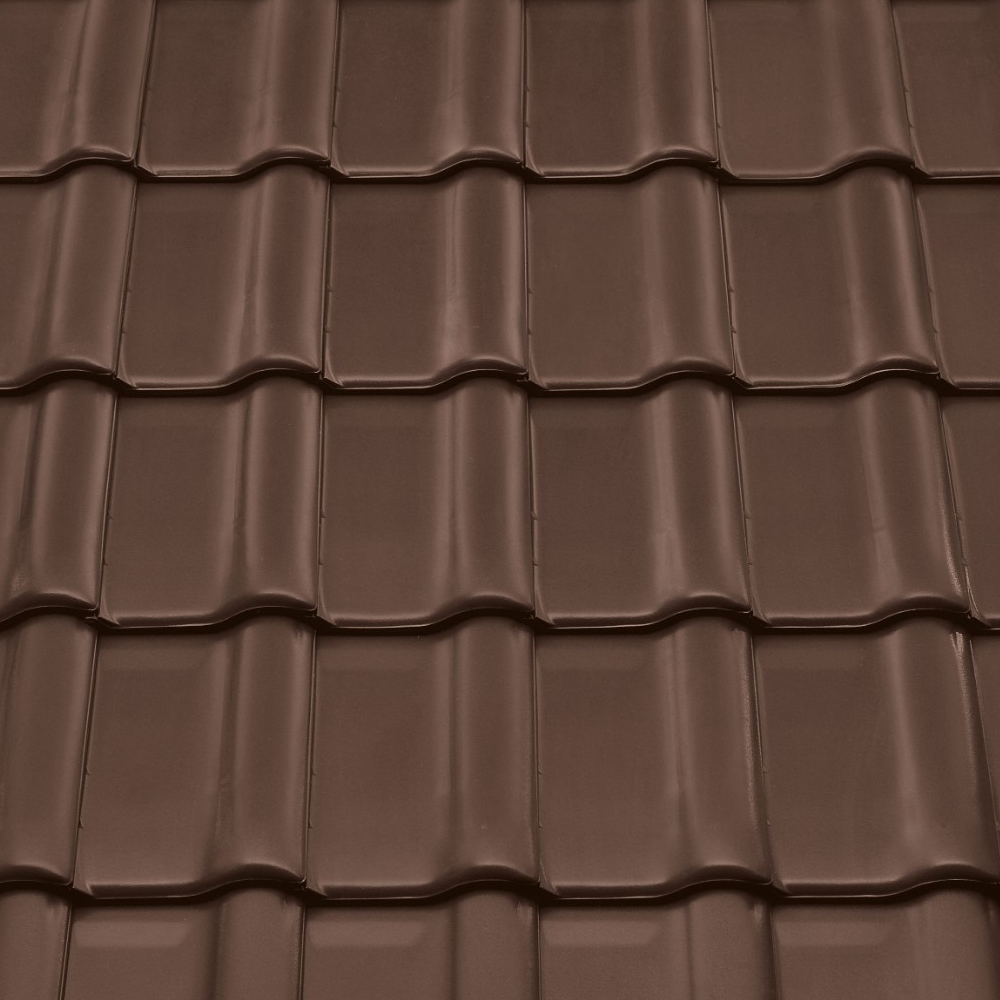

Черепица представлена в четырех самых популярных цветах: натуральный красный, медный ангоб, темно-коричневый ангоб и ангоб антрацит.

Черепиц Рубин 9V удобна в монтаже благодаря инновационному горизонтальному замку со свободным ходом по вертикали до 30 мм для точного подбора количества рядов черепичного покрытия на скате произвольной длины, а так же благодаря этому замку создает водонепроницаемое черепичное покрытие, организующему отвод воды из замка на наружную поверхность черепицы.

Каждой модели соответствуют доборные элементы, согласованные с ней по форме, цвету и материалу.

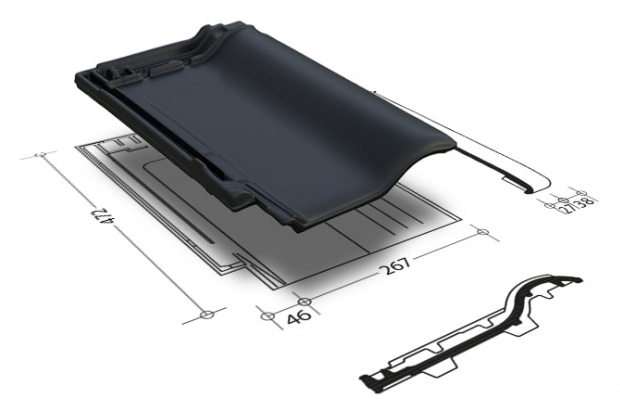

Схема
Особенности применения

Уклон

Рекомендации по гидроизоляции

>22

  Для чердачных крыш (без утепления стропильной конструкции) можно не применять подкровельную пленку.

16...22

  Необходима подкровельная пленка, уложенная с увеличенным нахлестом (15-20 см).

10...16

  Необходима нижняя кровля по сплошному настилу.

0...10

  Применение черепицы не допускается.

Продольный разрез кровли
Поперечный разрез кровли
Поперечный разрез кровли (скат кровли).

PUT cвес черепицы ( зависит от диаметра водосточного желоба и угла наклона крыши ) 0 - 80 мм;

LAT - расстояние от низа первой обрешетки до верха второй – зависит от PUT 430 - 350;

LA – шаг обрешетки 370 – 400 mm;

LAF – отступ последней обрешетки от стыка контробрешетки равно 40 мм при уклоне кровли до 30°; 30 мм - от 30 до 45° и 20 мм более 45°.

Длина ската будет равна: L = LAT + LA x n + LAF, где n - количество рядов черепицы.
  • Длина, мм:472
  • Ширина, мм:313
  • Эффективная длина, мм:433
  • Эффективная ширина, мм:267
  • Расход, шт/м²:9,4 – 10,1
  • Шаг обрешетки, мм:370 – 400
  • Вес, кг/шт:4
  • Гарантия производителя, лет:30
