Инструкция по монтажу элементов безопасности Borge

Дополнительная
информация

Элементы безопасности Borge

Полезная информация

Инструкция по монтажу снегозадержателя Borge (PDF 1.6 Mb)

Инструкция по монтажу кровельного ограждения Borge (PDF 2.23 Mb)

Инструкция по монтажу переходного мостика (PDF 1.83 Mb)

Инструкция по монтажу кровельной и фасадной лестниц (PDF 2.38 Mb)

Видео по монтажу

Инструкция по монтажу снегозадержателей

Общие рекомендации

Снегозадержатели (СЗТ) предотвращают сход больших масс снега и льда со скатной кровли, защищая людей, автомобили, постройки и посадки вокруг дома.
Рекомендуется устанавливать снегозадержатели СЗТ по всему периметру кровли непрерывно в одну линию по уровню, а так же над важными объектами кровли: мансардными окнами, трубами вентиляции, на каждом уровне многоуровневых кровель, над входом в дом или въездом в гараж.
Для достижения необходимой длины трубы снегозадержателя стыкуются между собой, для этого имеется специальный обжим с одной стороны. Стык фиксируется болтом с шайбой и гайкой.
В случае необходимости трубы СЗТ обрезаются с помощью электролобзика или ножовки по металлу. Запрещено использование абразивного режущего инструмента (болгарка).
Снегозадержатель может быть скомбинирован с кровельным ограждением.

Порядок монтажа трубчатого снегозадержателя

Монтаж снегозадержателя начинается с установки на кровлю универсального кронштейна. Набор крепежных элементов позволяет смонтировать его на любой тип кровли (см. рис 1a-1g). Кронштейн крепится к доскам обрешетки строго вниз волны. Расстояние от последнего универсального кронштейна до края трубы не должно превышать 300 мм.

Максимальное расстояние между кронштейнами 1100 мм. В отверстия в универсальном кронштейне вставляются трубы снегозадержателя.

Монтаж кронштейна на различные виды кровельных покрытий

350 мм металлочерепица	400 мм металлочерепица	Профнастил	Битумные материалы


Натуральная черепица	Композитная черепица	Фальцевая кровля	Монтаж труб снегозадержателя

Оценка количества рядов снегозадержателей для скатной кровли*

Угол наклона кровли, град	Снеговой район**	I		II		III		IV		V		VI		VII		VIII
Угол наклона кровли, град	Расстояние между кронштейнами, мм	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100
менее 15		37,7	27,4	25,2	18,3	16,8	12,2	12,6	9,1	9,4	6,9	7,5	5,5	6,3	4,6	5,4	3,9
15-25		23,1	16,8	15,4	11,2	10,3	7,5	7,7	5,6	5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,4
26-37		16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9	4,1	3,0	3,2	2,4	2,7	2,0	2,3	1,7
38-45		13,8	10,0	9,2	6,7	6,1	4,5	4,6	3,3	3,5	2,5	2,8	2,0	2,3	1,7	2,0	1,4
46-55		11,9	8,7	7,9	5,8	5,3	3,9	4,0	2,9	3,0	2,2	2,4	1,7	2,0	1,4	1,7	1,2

* Совмещая значение угла наклона кровли (по горизонтали) и снегового района (по вертикали) — определяем максимальную длину ската, снеговую нагрузку которого выдерживает 1 ряд снегозадержателей. Если табличное значение длины больше длины ската для рассчитываемого объекта, то одного ряда будет достаточно. Если табличное значение меньше длины ската, требуется 2 ряда снегозадержателей, если меньше, чем в 2 раза, то 3 ряда снегозадержателей и т.д. Например, Москва III снеговой район, длина ската 7 метров, угол наклона кровли 35°, пересечение в таблице на отметке 7,2 м, таким образом, одного ряда снегозадержателей будет достаточно при монтаже кронштейнов через 800 мм.

** Согласно СНиП 2.01.07.85* «Нагрузки и воздействия».

Комбинация трубчатого снегозадержателя с кровельным ограждением

Оптимально устанавливать снегозадержатель отдельно, выше кровельного ограждения. Если это невозможно, кровельное ограждение можно доукомплектовать трубой снегозадержателя. В этом случае, при монтаже кровельного ограждения установить в нижнее отверстие универсального кронштейна дополнительную трубу овальную 25х45 мм, длиной 3 м, выполняющую функцию снегозадержателя.

Комплектация трубчатого снегозадержателя в зависимости от вида кровельного покрытия

Наименование		Для кровли из металлочерепицы, профнастила, материалов на основе битума		Для фальцевой кровли		Для черепичной кровли		Для кровли из композитной черепицы
Наименование		1 м	3 м	1 м	3 м	1 м	3 м	1 м	3 м
Труба овальная 25х45 мм		2	2	2	2	2	2	2	2
Кронштейн универсальный для кровли из металлочерепицы, профнастила, материалов на основе битума		2	4	2	4
Кронштейн для фальцевой кровли				4	8
Кронштейн универсальный для черепичной кровли						2	4
Кронштейн универсальный для кровли из композитной черепицы								2	4
Комплект крепежа	Болт М8*35 (длинный)	2	2	2	2	2	2	2	2
	Болт М8*16			8	16
	Шайба	6	12	10	20	2	2	2	2
	Гайка М8	2	2	10	20	2	2	2	2
	Шуруп 8*50	4	8			4	8	4	8
	Уплотнитель из пластиката h=7 мм	4	8
	Уплотнитель из пластиката h=14 мм	2	4

Монтаж кровельного ограждения

Кровельное ограждение Монтируют по всему периметру кровли выше карнизного свеса, допустимо его крепление к парапету, скату кровли.

Ограждения можно не только обрезать, но и сращивать между собой для расположения по всему периметру кровли. В случае вальмовой конструкции кровли, для соединения ограждения единым контуром, применяют углы соединения для трубы ограждения.

Ограждения можно сочетать с другими элементами систем безопасности кровли, такими как:

снегозадержатели,
переходные мостики.

Набор крепежных элементов позволяет смонтировать ограждение на кровлю с любым типом кровельного покрытия (на металлочерепицу с шагом волны 300, 350, 400 мм, профнастил, материалы на основе битума, фальцевую кровлю, натуральную или композитную черепицу).

Строго ЗАПРЕЩЕНО использование абразивного режущего инструмента (болгарка).

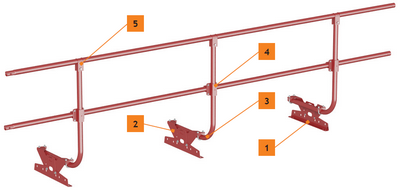

Порядок монтажа кровельного ограждения

1. Монтаж кровельного ограждения начинается с установки кронштейна универсального в зависимости от типа кровельного покрытия (см. рис. 1a- 1g). Максимальное расстояние между кронштейнами 1,1 м.

2. Следующий шаг – установка кронштейна регулировочного, обеспечивающего вертикальное положение ограждения при любом угле наклона кровли (от 0 до 45 градусов). Совмещая технологические отверстия универсального и регулировочного кронштейнов выставляется необходимый угол наклона, фиксируемый болтами.

3. Далее к регулировочному кронштейну крепится опора ограждения с помощью кронштейна хомута, самого хомута и гаек М8.

4. На опору ограждения на расстоянии от 300 до 600 мм от верхнего края устанавливается шляпный кронштейн, состоящий из двух П-образных планок, скрепленных между собой крест-накрест. В него вставляется труба ограждения, которая служит нижним поручнем.

5. На верхнюю часть опоры ограждения крепится скобообразный кронштейн, в который вставляется вторая труба ограждения, которая служит верхним поручнем.

Монтаж кронштейна на различные виды кровельных покрытий

350 мм металлочерепица	400 мм металлочерепица	Профнастил	Битумные материалы


Натуральная черепица	Композитная черепица	Фальцевая кровля	Монтаж кронштейна регулировочного


Монтаж опоры ограждения	Монтаж шляпного кронштейна	Монтаж скобообразного кронштейна

Комплектация кровельного ограждения в зависимости от вида кровельного покрытия

Наименование		Для кровли из металлочерепицы, профнастила, материалов на основе битума	Для фальцевой кровли	Для черепичной или композитной кровли
Опора ограждения		3	3	3
Труба ограждения, 3 м		2	2	2
Кронштейн универсальный		3	3	3
Кронштейн регулировочный		3	3	3
Скобообразный кронштейн		3	3	3
Шляпный кронштейн		6	6	6
Кронштейн хомута		6	6	6
Хомут		6	6	6
Кронштейн для фальцевой кровли		нет	6	нет
Комплект крепежа	Болт М8*35 (длинный)	5	5	5
	Болт М8*16	18	42	18
	Шайба	23	47	23
	Гайка М8	35	59	35
	Шуруп 8*50	6	нет	6
	Уплотнитель из пластиката h=7 мм	6	нет	нет
	Уплотнитель из пластиката h=14 мм	3	нет	нет

Соединение Кровельных ограждений в единый контур

Необходимо соблюдать направление труб ограждения с учетом их обжатия при стыковке с углом соединения кровельных ограждений.

Комбинация кровельного ограждения со снегозадержателем

При монтаже кровельного ограждения установить в нижнее отверстие универсального кронштейна дополнительную трубу овальную 25х45 мм, длиной 3 м (не входит в комплект поставки), выполняющую функцию снегозадержателя.

Комбинация кровельного ограждения с переходным мостиком

После монтажа регулировочного кронштейна на него сверху установить платформу переходного мостика (не входит в комплект поставки) и зафиксировать ее болтами. Опору ограждения закреплять к платформе переходного мостика.

Инструкция по монтажу переходного мостика

Общие рекомендации

Переходные мостики устанавливаются на кровле в одну линию по уровню и позволяют передвигаться по ней в горизонтальном направлении параллельно коньку и кровельному свесу. Обеспечивают безопасный доступ к трубам, дымоходам, телевизионным антеннам и внешним блокам конди- ционеров для их обслуживания и ремонта.
Для достижения необходимой длины секции переходного мостика стыкуются между собой внахлест и закрепляются болтами. В случае необходимости платформа переходного мостика обрезается с помощью электролобзика или ножовки по металлу до необходимой длины.
Запрещено использование абразивного режущего инструмента (болгарка).
Переходный мостик может комбинироваться с кровельными ограждениями.
Набор крепежных элементов позволяет смонтировать мостик на кровлю с любым типом кровельного покрытия (на металлочерепицу с шагом волны 300, 350, 400 мм, профнастил, материалы на основе битума, фальцевую кровлю, натуральную или композитную черепицу).

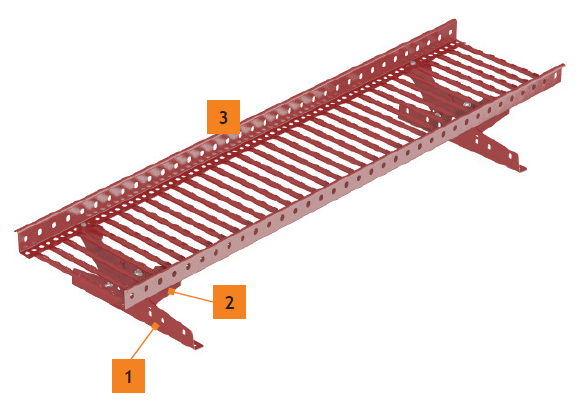

Порядок монтажа переходного мостика

1. Монтаж переходного мостика начинается с установки кронштейна универcального в зависимости от типа кровельного покрытия (см. рис.1a-1g). Максимальное расстояние между кронштейнами 1,1 м. Расстояние от последнего универсального кронштейна до края платформы переходного мостика не должно превышать 250 мм.

2. Следующий шаг – установка кронштейна регулировочного, обеспечивающего горизонтальное положение переходного мостика при любом угле на- клона кровли (от 0 до 45 градусов). Совмещая технологические отверстия универсального и регулировочного кронштейнов выставляется необходимый угол наклона, фиксируемый болтами.

3. Платформа переходного мостика крепится к регулировочному кронштейну с помощью болтов М8х16.

Монтаж кронштейна регулировочного	Установка платформы переходного мостика

Монтаж кронштейна на различные виды кровельных покрытий

350 мм металлочерепица	400 мм металлочерепица	Профнастил	Битумные материалы


Натуральная черепица	Композитная черепица	Фальцевая кровля

Комплектация переходного мостика в зависимости от вида кровельного покрытия

Наименование		Для кровли из металлочерепицы, профнастила, материалов на основе битума		Для фальцевой кровли		Для черепичной кровли		Для кровли из композитной черепицы
Наименование		1,5 м	3 м	1,5 м	3 м	1,5 м	3 м	1,5 м	3 м
Платформа переходного мостика		1	1	1	1	1	1	1	1
Кронштейн универсальный для кровли из металлочерепицы, профнастила, материалов на основе битума		2	4	2	4
Кронштейн для фальцевой кровли				4	8
Кронштейн универсальный для черепичной кровли						2	4
Кронштейн универсальный для кровли из композитной черепицы								2	4
Кронштейн регулировочный		2	4	2	4	2	4	2	4
Комплект крепежа
	Болт М8*16	8	16	16	32	8	16	8	16
	Шайба	14	28	16	32	8	16	8	16
	Гайка М8	2	2	10	20	8	16	8	16
	Шуруп 8*50	4	8			4	8	4	8
	Уплотнитель из пластиката h=7 мм	4	8
	Уплотнитель из пластиката h=14 мм	2	4

Комбинация переходного мостика с кровельным ограждением

Для более безопасного перемещения по кровле переходный мостик комбинируется с кровельным ограждением. В этом случае приобретается комплект кровельного ограждения и отдельно платформа переходного мостика. Порядок монтажа сохраняется: установка кронштейна универсального, регулировочного кронштейна, платформы переходного мостика и уже к ней крепится опора кровельного ограждения. Дальнейший монтаж согласно инструкции по монтажу кровельного ограждения.

Инструкция по монтажу кровельной и фасадной лестниц

Общие рекомендации

Кровельные и фасадные лестницы используют для безопасного подъема на кровлю и передвижения вверх-вниз вдоль ската, обеспечивая доступ для обслуживания и ремонта кровли.
В основе конструкции кровельной и фасадной лестниц – лестничные секции, которые могут обрезаться и сращиваться между собой для получения необходимой длины.
Запрещено использование абразивного режущего инструмента (болгарка).

Порядок монтажа фасадной лестницы

1. В первую очередь определяется необходимая длина стенового кронштейна в зависимости от длины свеса кровли, обрезается лишнее. Далее определяются места крепления стеновых кронштейнов к стене. Верхняя ступень фасадной лестницы должна находиться на одном уровне с краем карниза (±100 мм). Нижняя ступень должна находиться на высоте 1000 мм (±200 мм) от уровня земли. Расстояние по вертикали между стеновыми кронштейнами не более 1000 мм.

2. Стеновые кронштейны крепятся к прочному основанию (каркасной конструкции, кирпичу, бетону) попарно на расстоянии 420 мм друг от друга анкерами подобранными по типу стенового материала (в комплект не входят).

3. Верхняя пара стеновых кронштейнов дополнительно крепится с помощью подвесных кронштейнов к стропилам, лобовой или торцевой доске.

4. Стеновые кронштейны соединяются с лестницей с помощью хомутов и стягиваются болтами.

5. Фасадная стеновая лестница устанавливается таким образом, чтобы дуговые поручни совпадали с уровнем кровли или кровельной лестницы.

6. Дуговые поручни соединяются с лестничным полотном болтами и гайками.

7. Дуговые поручни соединяются с кровельной лестницей с помощью U-образных кронштейнов. Если необходимо их крепление к мостику или парапету, используются L-образные кронштейны.

8. Лестничное полотно наращивается с помощью секций до необходимой длины, либо обрезается ножовкой по металлу с противоположной обжиму стороны.

Порядок монтажа кровельной лестницы

1. Перед началом установки определяется необходимая длина лестницы, например, длина ската кровли минус 100 мм. При необходимости кровельная лестница может наращиваться секциями или обрезаться ножовкой по металлу со стороны противоположной обжиму.

2. Нижняя ступенька кровельной лестницы должна находиться на расстоянии не более 400 мм от верхней ступеньки фасад- ной лестницы.

3. Лестница крепится кровельными кронштейнами к обрешетке шурупами 8*50 мм.

4. Монтаж осуществляется от карниза к коньку. Нижний кровельный кронштейн крепится между двумя нижними ступеньками. Далее расстояние между кронштейнами не должно превышать 1000 мм. Сверху кровельные кронштейны устанавливаются между двумя верхними ступеньками.

5. При установке кровельной лестницы на фальцевую кровлю используется центральное крепление лестницы, которое устанавливается на фальц и фиксирует лестницу за ступени. Кровельные кронштейны в таком случае используются в качестве подпорки и к кровле не крепятся.

Установка дополнительной ступени с противоскользящим покрытием

1. Противоскользящие ступеньки устанавливаются на каждую ступеньку лестницы.

2. В боковое отверстие кровельной лестницы вставляется металлическая шпилька.

3. Верхний край противоскользящей ступеньки цепляется за ступеньку кровельной лестницы.

4. С двух сторон от противоскользящей ступеньки устанавливаются фиксирующие элементы широкой частью с техническими отверстиями вниз по скату.

5. Совмещение технических отверстий с отверстиями на противоскользящей ступеньке позволяет выставить нужный угол наклона ступеньки от 0 до 45°.

Крепление лестницы стеновым кронштейном к стене	Соединение лестницы со стеновым кронштейном	Установка подвесных кронштейнов с креплением к стропилам


Установка подвесных кронштейнов с креплением к карнизной доске	Соединение фасадной и кровельной лестниц с помощью U-образного кронштейна	Установка поручней на парапет с помощью L-образных кронштейнов


Соединение лестницы и переходного мостика с помощью L-образного кронштейна	Установка кровельной лестницы на металлочерепицу	Установка кровельной лестницы на фальцевую кровлю


Установка кровельной лестницы на черепичную кровлю	Установка кровельной лестницы на композитную кровлю	Установка противоскользящей ступени

Рекомендуемая комплектация лестниц

Продукция	Подвесные кронштейны	Стеновые кронштейны	Поручни	Кронштейн кровельный	Центральное крепление*
Лестница фасадная 1,8 м	2 шт.	4 шт.	2 шт.
Лестница фасадная 3 м	2 шт.	6 шт.	2 шт.
Лестница кровельная 1,8 м				4 шт.	2 шт.
Лестница кровельная 3 м				6 шт.	3 шт.

* только для фальцевой кровли
