Монтаж композитной металлочерепицы Luxard

Общие рекомендации по монтажу

Обеспечить оптимальный температурно–влажностный баланс крыши возможно только тогда, если ее конструкция включает в себя сплошную пароизоляцию, требуемую для данного региона толщину утепления, ветро-, влагозащиту и вентилируемое подкровельное пространство.

Использование на одной кровле продукции с разным кодом цвета, не допустимо.

Применение угловой шлифовальной машинки с аброзивными кругами, болгарки, строго запрещено! Для раскройки композитной черепицы следует использовать:
  • ножницы по металлу,
  • электролобзик,
  • ножовку,
  • ручную дисковую электропилу с твердосплавными режущими зубьями.
Хранят кровельный материал Luxard в сухом, хорошо вентилируемом помещении. При особой необходимости материал хранят под водонепроницаемым навесом на открытом воздухе, до 2-х недель.

Композитная черепица не в коем случае не должна контактировать с медью, материалами из меди, с медным покрытием, либо с другими цветными металлами, которые находятся в той же стороне что и медь, относительно водорода в электрохимическом ряду металлов.

Монтаж в зимний период времени можно проводить при температуре не ниже –20°С. Исключение составляют работы с использованием ремкомплекта, которые необходимо проводить при температуре не ниже +5 и при отсутствии атмосферных осадков.

Запрещается использование агрессивных очищающих средств! Если в процессе установки или эксплуатации поверхность кровельного листа загрязнилась, ее нужно промыть слабым мыльным раствором.

Специальный защитный алюмоцинковый сплав под базальтовой посыпкой защитит черепицу от нежелательной коррозии, если при транспортировки, монтаже или в процессе эксплуатации поверхность кровельного листа подверглась механическими нагрузкам, и на черепице появились повреждения. Механические повреждения устраняются с помощью использования ремкомплекта, ремонтной краски и базальтовой посыпки, при температуре воздуха от +5°C.

Ремонтная краска не морозостойка, при замораживании теряет свои свойства! Поэтому использование, транспортировка или хранение ремкомплекта, должно осуществляться при температуре воздуха +5°C.

Перемещаться по скату крыши можно только используя, мягкую, обрезиненную обувь, наступая при этом на готовую кровлю, исключительно в нижней части волны кровельной панели.

Если на крыше ведутся работы, связанные со штраблением, оштукатуриванием поверхностей и другие, после монтажа черепицу необходимо накрывать защитной пленкой.

Подготовка основания под черепицу Люксард:

a) Основные рекомендации

Материалы для изготовления крыш должны соответствовать всем строительным нормам и правилам. Для увеличения, продолжительности срока службы элементов стропильной конструкции, выполненных из дерева, рекомендуется обработать их антисептиками и антипиренами, используя вещества, не агрессивные для кровельных пленок и покрытия. Угол ската, при котором допускается использование композитной черепицы Luxard, должен составлять как минимум 12 градусов. При углах наклона меньше 12 градусов, композитная черепица Luxard выполняет лишь роль декора. Укладывая черепицу Luxard по деревянным или по другим видам конструкций крыши, шаг стропил зависит от постоянных и временных нагрузок, в том числе и от персональных архитектурных свойств крыши и колеблется от 600 мм до 1500 мм. Прямой контакт деревянных составляющих кровли с каменными конструкциями недопустим. Чтобы избежать порчи между древесиной и камнем, прокладывается гидроизоляция на битумной основе (см. рис. 2).

Вдоль ендов нужно создать опорный настил. Ширина настила из обрезной антисептированной доски не должна быть менше 20 см от оси желобка, см. рис. 3, толщина доски должна составлять 16 мм или 19 мм. Соединение досок осуществляется на стропильных ногах.

Основание нижнего края подрезается по лобовой доске, верхнего, по оси конька, как продемонстрировано на рис. 3.

Настил ендовы, который выходит на скат кровли, нужно приподнять на 40 мм, для этого под настил вдоль опорных элементов набиваются бруски сечением 40х40 мм.


При этом ширина настила из обрезной антисептированной доски должна составлять 23 см от оси желобка. Перед тем как перейти к следующему этапу монтажа, нужно хорошо измерить стропильную конструкцию. Удостовериться, нет ли отклонений в углах установки стропил. Исправьте, если необходимо, отклонения в стропильной системе. Завершением подготовки стропильной системы является установка лобовой доски вдоль карнизных свесов.

b) Вентиляция крыши

Для того чтобы увеличить срок службы подкровельной конструкции, необходимо обеспечить вентиляцию каждого элемента кровельной системы.


ВНИМАНИЕ!!! Необходимо обеспечить хорошую вентиляцию подкровельного пространства, исключить зоны с застойным воздухом, называемые «воздушные мешки».

Холодный чердак

В конкретном случае вентилируется два пространства (см. рис. 6а):

I. Пространство между кровельным покрытием и специальной пленкой для удаления влаги.

Вентиляционная система состоит из:
  1. отверстия для притока наружного воздуха,
  2. каналов над кровельной пленкой для его циркуляции,
  3. вытяжных отверстий в верхней части кровли.

II. Стропильная система

Вентиляционная система состоит из:
  1. отверстия для притока в карнизной части,
  2. вытяжных отверстий в коньке, предусматривая при этом разрыв кровельной пленки в коньке.
Мансарда

Вся вентиляционная нагрузка ложится на пространство между кровельным покрытием и пленкой, так как в мансарде, см. рис. 6б, стропильная система спрятана в контур утепления.

Вентиляционная система состоит из трех основных элементов:

4.отверстия для притока наружного воздуха,
5.каналов над теплоизоляцией для его циркуляции,
6.вытяжных отверстий в верхней части кровли.

Расчет площади вентиляционных отверстий

Площадь вытяжных вентиляционных отверстий составляет 1/300-1/500 от общей площади утепления крыши. При этом 35-40% полученной площади приходится на приточные отверстия, карниз, 60-65% приходится на вытяжные отверстия, конек.

Специальные пленки

В зависимости от конструктивного использования чердачного пространства, поверх стропильных ног устанавливается пленка:

  • в случае холодного чердака - специальная подкровельная гидроизоляционная полимерная ткань с плотностью 70-140 г/м2 (пароизоляционная пленка).
  • в случае совмещенного покрытия (мансарды) - специальная диффузионная водонепроницаемая мембрана для гидро-, ветроизоляции с плотностью 60-140 г/м2; (дышащая пленка).

Укладка защитной пленки и монтаж обрешетки под панели Luxard

a) Укладка пленки

Как показано на рис. 9, вдоль оси ендовы прокладывают защитный материал и скрепляют строительным степлером по внешним краям опалубки ендовы с шагом 15 см. На плоскости скатов пленка раскатывается горизонтальными полосами. Первичная фиксация пленки к стропилам осуществляется строительным степлером. Нижний край стартового полотна пленки находит на лобовую доску как минимум на 2 см и крепится на ней строительным степлером. Каждый следующий ряд пленки ложиться на предыдущий, получается нахлест 15 см, по принципу каскадности воды.

Если плоскость ската с боковой стороны ограничена:

  • фронтоном, то пленка должна свисать на 20 см с фронтонной стропильной конструкции (эти 20 см понадобятся позже) (см. рис. 10).
  • ендовой, то пленка не доходит до оси ендовы на 5 см и приклеивается к гидроизоляции ендовы специальной клейкой лентой (см. рис. 9).
  • ребром, то пленка с двух скатов доходит до ребра и крепится на нем строительным степлером с шагом 15 см. Затем, вдоль ребра укладывается полоса из пленки шириной не меньше 30 см. Фиксация пленки осуществляется по длинным краям полотна специальной клейкой лентой (см. рис. 11).
При соединении к трубам, либо к вертикальным стенам, подкровельная пленка подрезается с запасом 10 см для нахлеста на трубу, либо стену, и фиксируется битумной лентой.


b) Монтаж контробрешетки

Выбор контробрешетки

Вентиляцию подкровельного пространства в совмещенном покрытии, мансарде, организуют при помощи контробрешетки - набитые вдоль стропил бруски сечением 50x50 мм или 50x75 мм, в зависимости от уклона кровли. При этом окончательная фиксация пленки присходит на стропильной конструкции.

уклон ската, градусы

сечения контрбруса в мм

от 12 до 20

50 x 75

от 20

50 x 50



Карнизный вылет контрбруса

Опорой капельника, являются нижние края контробрешетки на карнизном свесе, поэтому нужно организовать каждому бруску конторобрешетки карнизный вылет относительно лобовой доски, как показано на рис. 12. Величина вылета составляет, сумма толщины деревянной подложки под крючья водосточной системы (пр. 2 см) и 1/3 сечения водосточного желоба (пр. 4 см). Через пространство между деревянными подложками происходит забор наружного воздуха для вентиляции подкровельного пространства. Если водосточная система не устанавливается, монтаж деревянных подложек не требуется.

Контробрешетка ендовы

Слева и справа вдоль оси ендовы устанавливаем две пары брусков так, чтобы от оси ендовы до близлежащей грани внутренних брусков всегда было расстояние в 15 см. Опорой для водосборного элемента ендовы, являются внутренние бруски с сечением 40 мм х 40 мм. Сечение внешних брусков подобно сечению контробрешетки, они выполняют функцию опоры для краев шаговой обрешетки. Между главной контробрешеткой и брусьями контробрешетки вдоль оси ендовы, внешними брусьями вдоль ендовы, остается вентилируемый зазор 50мм, см. рис. №13.


Контробрешетка ендовы, выходящей на скат

Вдоль оси ендовы на расстоянии 23 см, влево и вправо, устанавливаем бруски конторобрешетки, как изображено на рис. №14.

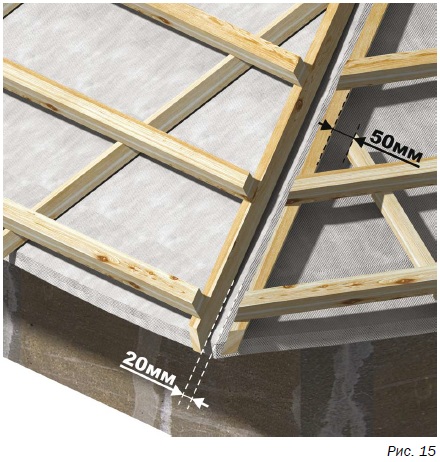

Контробрешетка на ребрах крыши

Вдоль ребер набиваются бруски контробрешетки по одному на скат. Расстояние от оси ребра до бруса должно составлять 20мм.

Между основной контробрешеткой и брусьями контробрешетки ребра крыши сохраняется вентилируемый зазор, 50 мм, см. рис. №15.


c) Монтаж шаговой обрешетки под панели Luxard

В зависимости от шага стропил используется разное сечение брусков обрешетки. Если шаг стропил до 1000 мм, используют бруски в основном с сечением 50 мм, при относительной влажности не превышающей 20%, при большем шаге стропил размер сечения брусков обрешетки уточняется у Вашего архитектора (проектировщика). При этом сечение брусков, как правило нужно увеличить.


Установку обрешетки советуют выполнять снизу вверх, как изображено на рис. №16. Нижний брус обрешетки механически крепится с отступом в 30мм от свеса контробрешетки. Последующие ряды устанавливаются со стабильным шагом, шаг обрешетки определяется по месту, учитывая нахлест панелей ( приблизительный размер 365 мм). Это условие является определяющим, поскольку точность мерного инструмента разных производителей при разных температурах воздуха не равна эталону. Последний брус шаговой обрешетки (в коньковой части) не доводится до оси конька на 20 мм.

d) Организация фронтонных свесов

После того как работа по установке контробрешетки и шаговой обрешетки закончена, под панели Luxard вдоль фронтона устанавливают наличник, как изображено на рис. №17. Верхняя часть наличника отходит от плоскости обрешетки под композитную черепицу, примерно на 30, 40 мм, заводя при этом на верхний торец наличника специальные пленки, которые укладываются под композитную черепицу.

Монтаж комплектующих систем Luxard

Перед тем как начать монтаж кровельного покрытия Luxard, необходимо установить деревянные подложки под крепления водосборных желобов, крюков, это нужно для того, чтобы между желобом водосборной системы и лобовой доской, осуществлялась вентиляция воздуха.

a) Карнизный свес

Металлическая карнизная планка, кладется верхней полкой, короткой стороной, на первый брус шаговой обрешетки, упираясь второй полкой на свесы контробрешетки, см. рис. №18. Крепят планку гвоздями, с шагом 25 см в верхнюю полку к брусу шаговой обрешетки.

Торцевой нахлест карнизных планок равен 10-15 см. По эстетическим соображениям, нахлест всех планок нужно сделать в одну сторону, либо по часовой стрелки, либо против нее. В зоне ендовы капельник подрезается так, чтобы сквозь него, свободно мог проходить водосборный элемент ендовы.

b) Крепление панелей Luxard

Монтаж черепицы происходит снизу вверх.

При укладке учитывается господствующая сторона ветров (роза ветров). Порядок крепления листов производится с противоположной стороны преобладающих ветров.

Монтаж вышележащего ряда ведется с разбежкой швов. Фиксация панелей Luxard производится специальными гальванизированными гвоздями, окрашенными под цвет кровли (см. рис. №19):

  • По одному гвоздю в центр крайних волн верхней полки панели. В данном случае забивать гвозди необходимо перпендикулярно плоскости ската.
  • По одному гвоздю не реже, чем в каждую вторую волну нижней стенки панели. В данном случае забивать гвозди необходимо под углом 600 к плоскости ската и в том месте, где волна касается шаговой обрешетки.

c) Фронтон

Примыкающие к фронтону панели Luxard выкраиваются учитывая напуск на наличник (2,5 см). Панель выкраивается больше на 2,5 см, далее 2,5 см панели зажимают в тисках и загибают на 900 вверх. Крепление выкроенных панелей осуществляется аналогично целым панелям, как изображено на рис. №19. Для того чтобы свести к минимуму деформацию листов, сохраняя эстетическую привлекательность кровли, изгиб и выпрямление листов необходимо выполнять используя тиски с предварительно приваренными на "щечки" металлическими уголками нужной длины. Загиб панелей происходит при температуре не ниже +5 градусов по Цельсию.

Установка торцевых планок осуществляется снизу вверх, фиксируясь специальными гальванизированными гвоздями к наличнику с плоскости ската и с плоскости фронтона (см. рис. №21). Нахлест торцевых планок составляет 10 см x 15 см. Вместо стандартной торцевой планки возможно использование круглого конька.

d) Ендова

Водосборные элементы ендовы укладываются вдоль оси снизу вверх см. рис. №22. Элементы ендовы крепятся специальными гальванизированными гвоздями. Гвозди забивают в верхнюю плоскость ендовы, внутренних брусков через ее полки с шагом 25 см. Первый элемент ендовы находит на нижнюю полку капельника. Часть элемента ендовы, выступающая за пределы капельника, отрезается.

Каждый вышележащий элемент ендовы задвигается в нижележащий с последующим крепежом. Все нахлесты организуются по принципу каскадности воды и составляют 15 или 20 см. Вдоль ендовы, слева и справа, на расстоянии 1- 4 см от бортов водосборного элемента наклеивается специальный поролоновый уплотнитель.

ВНИМАНИЕ!!! Перед тем как приклеить специальные поролоновые уплотнители, поверхность контакта элемента ендовы нужно очистить от загрязнений. Для того, чтобы поролоновый уплотнитель более плотного прилегал к панелям Luxard, в нем необходимо проделать поперечные разрезы под стенками панелей Luxard, глубина которых должна быть равна 3 см.

Панель композитной черепицы Luxard заводится на элемент ендова на 8 см и загибается вниз так, чтобы промежуток между нижним отгибом композитной черепицы и элементом ендова было равным одному сантиметру, как показано на рисунки №23.

e) Ендова, выходящая на скат кровли

Выход ендовы на панели композитной черепицы нужно проклеить специальным гидроизоляционным материалом. В качестве водосборного элемента применяйте профилированную полосу из горячеокрашенного алюминия, как изображено на рис. №24. Длинные стороны полосы загибаются на 2,5 см вверх, так мы получаем борта ендовы. Готовый желоб крепим шестью кляммерами к контробрешетке, используя кровельные оцинкованные гвозди 2,8х25 мм (см. рис. №25). Верхний торец желоба фиксируем четырьмя гвоздями, для того чтобы избежать его сползание.


ВНИМАНИЕ!!!

Прибивать гвоздями непосредственно сам желоб по длине, категорически недопустимо.

Стык двух ендов проклеивают герметизирующей лентой, подходящего цвета, см. рис. №25. Наклейку специальных поролоновых уплотнителей и установку загнутых панелей вдоль ендовы выполните аналогично предыдущему случаю, см. рис. №24.


f) Ребро

На ребра, шаг которых равен 60 см, устанавливают деревянные проставки, либо специальные металлические крепежи для хребтового бруса. Их высота регламентируется по месту. Рекомендованное сечение хребтового бруса при данном шаге проставок - 50х50 мм (см. рис. №26).

Панели, примыкающие к ребру (см. рис. №27), подрезают по оси ребра, затем 3 см панели со стороны ребра зажимают в тисках и загибают на 900 вверх. Крепление выкроенных панелей осуществляется аналогично целым панелям. Рулонный аэроэлемент конька укладывают самоклеющимися полосами вниз, после установки конька, защитная пленка удаляется, и аэроэлемет раскатывают резиновым валиком по панели Luxard до полного приклеивания к нему см. рис. №28. Полукруглые коньковые элементы кладут с нахлестом в 2 см и фиксируют снизу вверху по краю к коньковому брусу гальванизированными гвоздями.

Торец первого полукруглого конькового элемента необходимо закрыть заглушкой, вырезав ее из плоского листа, закрепив ее специальными гальванизированными гвоздями к торцу хребтового бруса (рис. №28).

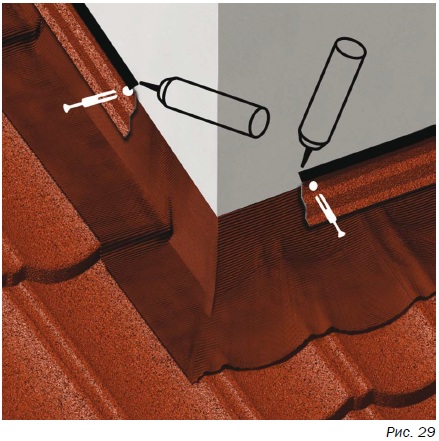

g) Примыкание к каменной трубе

Вариант 1

Панели композитной черепицы вплотную примыкают к трубе. Стык панелей и трубы гидроизолируют специальным рулонным самоклеющимся гидроизоляционным материалом. Для предотвращения сползания гидроизоляции с трубы, ее фиксируют механически, специальными планками (рис. №29).

Вариант 2

Панель, которая примыкает к трубе снизу, обрезают под 45 градусов. Верхнюю часть отгибают, как изображено на рисунке

Элементы панелей, которые крепят снизу по углам трубы, обрезают под 45 градусов. Часть панели отгибают вверх, как изображено на рис. №30.

Композитную черепицу, которая примыкает к боковым частям трубы, загибают в месте стыка трубы и ската, как изображено на рис. №31.

Верхнюю часть панели, примыкающую к трубе, промазывают специальным герметиком согласно схеме, изображенной на рис. №31. По периметру трубы монтируют прижимную планку с последующей механической фиксацией и герметизируют согласно схеме, изображенной на рис. №32.


Примыкание к стене является индивидуальным случаем примыкания к трубе и выполняется аналогично.


h) Конек

На крайние стропильные пары ног одного конька монтируют крепления конькового бруса, высота которых регламентируется по месту (см. рис. №33). По шнурку, натянутому между крайними креплениями конькового бруса, устанавливают остальные крепления конькового бруса на каждой паре стропильных ног. Коньковый брус с сечением 50х50 мм или 50х75 мм, фиксируют саморезами к креплению конькового бруса. Верхний ряд панелей ската не является полноразмерным, поэтому панель, нужно подрезать вдоль, спрофилировав на тисках опорную ступень для укладки на обрешетку. Крепление выкроенных панелей, осуществляется аналогично целым панелям. На коньковый брус кладут аэроэлемент конька и крепят к брусу гвоздями с шагом 25 см.


Рулонный аэроэлемент конька укладывают самоклеющимися полосами вниз, после установки конька, защитная пленка сдирается и аэроэлемет раскатывают резиновым валиком по панели Luxard до полного приклеивания к нему. Полукруглые коньковые элементы кладут с нахлестом в 2 см и фиксируют сверху по краю к коньковому брусу гальванизированными гвоздями.

Места пересечения ребер ската с коньками выполняют с помощью выкройки из конькового элемента, согласно схеме на рис. №34.

i) Проходные элементы

Использование специальных кровельных аксессуаров, поставляемых в комплекте, поможет в организации выходов на кровлю вентиляционных систем и вентиляции подкровельного пространства. На рис. №35 схематично показано, каким образом они крепятся.

  • Кровельные элементы (фланцы) для прохода труб
  • Вентиляторы подкровельного пространства
  • Манжеты, уплотнители для герметизации мест прохода через кровлю антенн и флагштоков.
  • При установке следуйте инструкции по монтажу проходного элемента, вложенной в упаковку.

Окончание монтажа

  • Необходимо прогрунтовывать все обрезанные кромки алюмоцинковых комплектующих.
  • Шляпки гвоздей и места потери посыпки покрываются грунтом, затем наносят гранулы посыпки, после фиксируя все лаком.
  • Швы стыковки композитных элементов в сложных узлах необходимо заполнять смесью из грунта и посыпки, впоследствии покрывая лаком.
